Утечка клапановРазрушать проекты и наносить ущерб с трудом заработанной репутации. Вы можете подумать, что установка проста, но игнорируяОриентация потокаВызывает дорогостоящие сбои. Я покажу вам точно, когда направление имеет значение. Короткий ответ: это зависит от дизайна. Стандартный плавающийШаровые краныОбычно они двунаправленные. Тем не менее, цапфовые, вентилируемые или односедельные клапаны являются однонаправленными. Вы должны проверить тело клапана для маркировки стрелки для ответа «шаровые краны имеют направление подачи» правильно для ваших специфических требований к проекта.

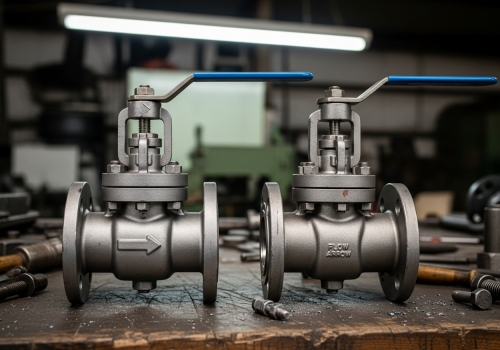

Два шаровых клапана бок о бок, один с четко литой стрелкой потока на корпусе, а другой без, подчеркивая визуальную разницу, которую я видел, многие инженеры игнорируют эту небольшую деталь. Это приводит к большим проблемам во времяИспытание давлением. Давайте посмотрим на конкретные типы, чтобы вы никогда не сделали эту ошибку.
Выбор неправильного типа останавливает производственные линии и тратит бюджет. Вам нужно знать механические различия, чтобы купить правильное оборудование для вашей трубопроводной системы. Двунаправленные клапаны герметизируют с обеих сторон, делая их универсальными для общих линий. Однонаправленные клапаны герметизируют только с одной стороны для обработки более высоких давлений или определенных сред. Понимание этого различия ответов шаровые краны имеют направление потока для ваших конкретных инженерных потребностей.

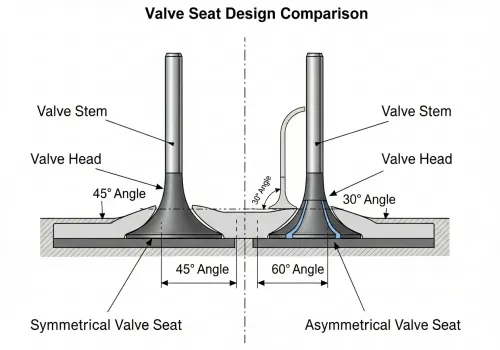

Сравнение диаграммы поперечного сечения симметричного седла клапана сАсимметричная конструкция сиденьяНам нужно заглянуть внутрь клапана, чтобы понять, почему это происходит. Я часто объясняю своим клиентам, что разница заключается в дизайне сиденья. Двунаправленный клапан, который очень распространен в стандартных трубопроводах для воды и газа низкого давления, использует симметричную конструкцию. Сиденья вверх и вниз по течению идентичны. Мяч плавает между ними. Давление толкает шар на нижнее сиденье, чтобы создать уплотнение. Поток может прийти с любой стороны без проблем. Однонаправленные клапаны бывают разными. Инженеры разрабатывают их для конкретных, часто более суровых условий. Эти клапаны обычно имеют асимметричную конструкцию сиденья или функцию рельефа полости. Если вы используете шаровой кран, установленный на цапфе, шар фиксируется. Кольца сиденья движутся против мяча. В этом случае давление выше по потоку активирует сиденье. Если вы измените поток, давление может оттолкнуть сиденье от шара. Это вызывает утечку. Другим важным фактором является"Вентилируемый шар.«У некоторых клапанов есть небольшое отверстие, просверленное в шаре. Это отверстие предотвращает накопление давления внутри полости корпуса клапана, когда клапан закрыт. Эта особенность жизненно важна для летучих жидкостей, таких как хлор или жидкий аммиак. Если вы установите этот клапан назад, отверстие будет обращено не в ту сторону. Клапан будет непрерывно протекать при закрытии.
| Особенность | Двунаправленный клапан | Однонаправленный клапан |
|---|---|---|
| Путь потока | Двусторонний (реверсивный) | В одну сторону (фиксированный) |
| Дизайн сиденья | Симметричный | Асимметричный/Само-сбрасывать |
| Регулирование давления | Стандартный/от низкого до среднего | Высокое давление/строгое обслуживание |
| Общий тип | Плавающий шар | Цапфы установлены/вентилируемые |
| Риск установки | Низкий (не удается установить назад) | Высокий (должен следовать за стрелкой) |
Вы находитесь на оживленной строительной площадке, а время-деньги. Вам нужно сразу узнать ориентацию установки, не охотясь за потерянным руководством. Сначала ищите литую стрелку на корпусе клапана; это стандартный индикатор. Если стрелки нет, клапан, скорее всего, двунаправленный. Знание этих визуальных сигналов решает вопрос о том, имеют ли шаровые краны направление потока во время срочных проверок на месте.

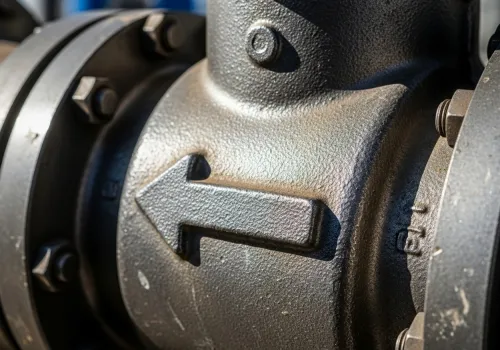

Закройте фотографию стального корпуса клапана, показывающую литую стрелку, указывающую направление потока. Определение направления потока обычно просто, но требует внимания. Самый надежный метод-стрелка. Производители отливают или гравируют стрелку на корпусе однонаправленных клапанов. Эта стрелка указывает от входа к выходу. Вы должны установить клапан, чтобы носитель перемещался в направлении стрелки. Я видел, как люди путаются из-за ручки. Не полагайтесь на ориентацию ручки для определения направления потока. Ручка показывает, открыт ли клапан или закрыт. Параллельно означает открытый. Перпендикулярно означает закрытый. Он ничего не говорит о том, в каком направлении должна течь вода или масло. Если вы не можете найти стрелку, вам может потребоваться посмотреть на «Tag» или табличку с именем. Табличка обычно содержит технические символы. Символ стрелки на теге подтверждает направление. Если на корпусе нет стрелки и стрелки на бирке, можно с уверенностью предположить, что клапан двунаправленный. Иногда вы можете иметь дело с вентилируемым шаровым клапаном для криогеники. Вы можете заметить это, заглянув в порт (если клапан не установлен). Вы увидите небольшое отверстие на верхней стороне мяча. Это отверстие должно быть обращено к стороне высокого давления, когда клапан закрыт.
Шаг 1:Очистите корпус клапана и ищите литую стрелку.
Шаг 2:Проверьте металлическую табличку на наличие символов потока.
Шаг 3:Проконсультируйтесь сТехнический чертежИли чертеж "общего расположения" (GA).
Шаг 4:Осмотрите шар на вентиляционное отверстие (отверстие для сброса давления). Мы всегда гарантируем, что наши изделия Centerway Steel имеют четкую маркировку. Неоднозначность на сайте работы приводит к ошибкам. Четкая маркировка предотвращает эти ошибки.
Простая ошибка установки превращает высококачественный клапан в ответственность. Последствия варьируются от незначительных утечек до опасных разрывов в вашей трубопроводной системе. Установка однонаправленного клапана в обратном предотвращает уплотнение сиденья от давления. Эти причиныВнутренняя утечка, Быстрый износ сиденья и потенциальный отказ кузова. Обеспечение надлежащей ориентации-единственный способ гарантировать безопасность и целостность системы.

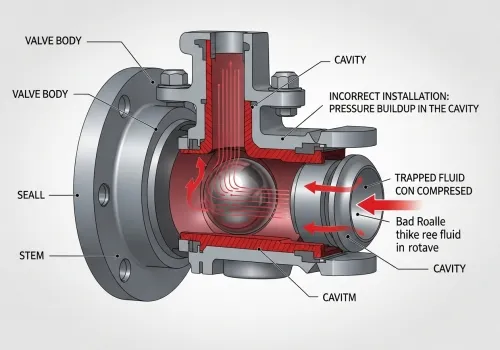

Диаграмма, показывающая повышение давления в полости клапана из-за неправильной установки Последствия игнорирования направления потока являются серьезными. Я хочу выяснить, что именно происходит внутри клапана, чтобы вы понимали риск. Во-первых, вы сталкиваетесь с внутренней утечкой. В однонаправленном клапане уплотнение опирается на давление, поступающее с правильной стороны. Если давление приходит от неправильной стороны, то оно толкает место далеко от шарика. Клапан может выглядеть закрытым, но среда течет мимо сиденья. В газовой магистрали, это очень опасно. В линии воды, это разрушает вашу способность изоляции. Во-вторых, вы рискуетеЗамок давления полости. Это-самый опасный сценарий. Жидкость, захваченная внутри полости корпуса клапана, может расширяться при повышении температуры (тепловое расширение). Однонаправленные клапаны часто имеют «самовосстановительные» сиденья. Эти сиденья слегка перемещаются, чтобы выпустить это избыточное давление обратно в линию. Если вы установите клапан назад, предохранительный механизм окажется не на той стороне. Давлению некуда идти. Он накапливается внутри тела. Это может деформировать шар, повредить шток или даже лопнуть корпус клапана. В-третьих, вы получаетеУскоренная одежда. Поток попадает на уплотнительную поверхность под неправильным углом. Это причиняет «чертеж провода» или размывание мягкого материала места (как ПТФЭ). Вы замените клапан намного раньше, чем ожидалось.
| Последствие | Описание | Серьезность |
|---|---|---|
| Утечка | СМИ проходит закрытый клапан. | Средний |
| Повреждение сиденья | Эрозия уплотнительного материала. | Средний |
| Разрушение тела | Тепловое расширение взрывает тело. | Критические |
| Процесс загрязнения | Обратный поток поступает в чистые зоны. | Высокая |
Я советую всем своим клиентам рисоватьСтрела потокаНа самой трубе рядом с местом расположения клапана. Это дает установщику двойную проверку, прежде чем они закрутят фланцы.
Стандартные плавающие клапаны работают в обоих направлениях, но высокопроизводительные клапаны часто имеют определенное направление. Всегда проверяйте наличие стрелки на корпусе, чтобы обеспечить безопасную работу без утечек.
