Каковы различные типы обратных клапанов?

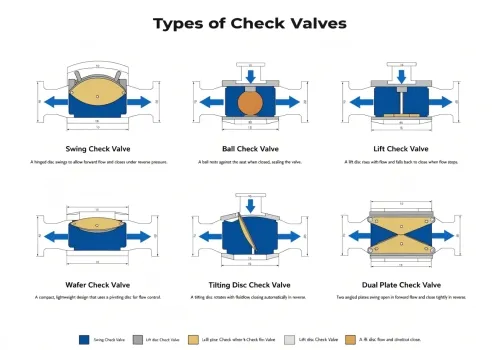

Повреждают ли проблемы с обратным потоком ваши дорогие насосы? Системные сбои вызываютДорогостоящий простоиДля всего вашего растения. Вы можете исправить это, выбрав правильный односторонний клапан для вашего точногоТрубопроводные потребности. Основные видыОбратные клапаныВключают поворотные, двухдисковые, шаровые, поршневые и пружинные клапаны. Эти клапаны позволяют жидкости течь в одном направлении и блокируют обратный поток. Выбор правильного клапана полностью зависит от давления в вашей системе, жидких сред и доступного места для установки.

Знание ваших вариантов клапана является первым шагом к созданию безопасного трубопровода. Читайте дальше, чтобы узнать, какой клапан соответствует вашему следующему большому проекту, чтобы вы не купили не ту деталь.

Что такое обратный клапан качания?

Тяжелый мусор может легко забить стандартные клапаны. Засорение приводит к прорывам труб и разрушению оборудования. Конструкция качания использует простую прикрепленную на петлях дверь для того чтобы позволить твердым телам пройти безопасно. Обратный клапан качания использует прикрепленный на петлях диск который бросает открытое с передним потоком и падает закрытое когда поток останавливает. Такая конструкция вызывает очень низкий перепад давления. Это лучше всего подходит для систем водоснабжения и канализации, где быстрое закрытие не требуется.

Как работают поворотные клапаны в реальных проектах

В Eflow Valve мы каждый день занимаемся крупномасштабными проектами в области водоснабжения. Я помню крупный проект городских сточных вод, который мы осуществляли в Турции в прошлом году. Местный подрядчик EPC столкнулся с серьезными проблемами гидроудара. Мы предложили им использовать специальные обратные клапаны качания с внешними демпферами. Шарнирный диск внутри полностью выходит из пути потока. Это создает полное отверстие. Вы почти не получаете сопротивления. Это имеет большое значение, когда вы перемещаете густую суспензию или неочищенные сточные воды. Я часто говорю менеджерам по закупкам следить за углом установки. Вы должны установить их горизонтально или по вертикальным линиям только с восходящим потоком. Гравитация делает работу, чтобы закрыть диск. Если вы установите их неправильно, они не закроются. Местная команда в Турции сразу же после применения этого совета устранила проблемы с трубопроводом.

Сравнение материалов поворотного клапана

Материал	Лучшее приложение	Уровень затрат
Чугун	Основные линии воды	Низкий
Нержавеющая сталь	Коррозионные среды	Высокая
Ковкий чугун	Вода под высоким давлением	Средний

Вы экономите деньги, когда подбираете правильный материал к своим медиа. Подрядчик в Турции сэкономил большую часть своего бюджета, просто переключившись на корпуса из ковкого чугуна для своих основных линий.

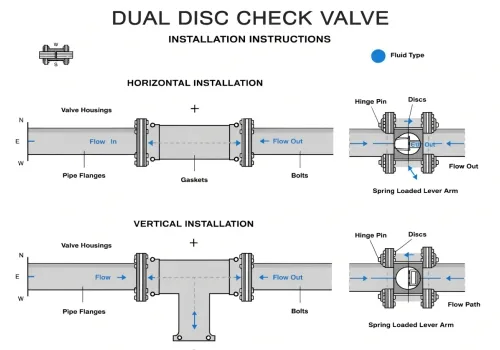

Как двойной диск проверить клапан сэкономить пространство?

Плотные пространства в трубах затрудниют установку клапана. Гломоздкие клапаны требуют, чтобы вы изменили весь макет. Двойной дисковый клапан мгновенно решает эту проблему с пространством. Двойной дисковый обратный клапан имеет две полукруглые двери на центральной петле. Пружина заставляет двери закрываться перед началом обратного потока. Эта конструкция в виде пластин очень компактна и легка, что делает ее идеальной для ограниченного пространства и линий нагнетания насосов.

Преимущество с пружинной помощью

Найти место в комнате с растениями-это кошмар. У меня был клиент в Южной Африке, который строил огромную насосную станцию. В них не было места для традиционных фланцевых клапанов. Мы отправили им партию двухдисковых обратных клапанов. Эти вафельные клапаны подходят прямо между двумя стандартными фланцами. Пружина внутри этих клапанов действует быстро. Он захлопывает двери, как только насос останавливается. Это быстрое действие не дает воде хлопнуть обратно. Вы полностью избегаете опасного гидравлического удара. Многие инженеры не уделяют внимание экономии веса. Двойной дверной клапан весит около одной пятой стандартного поворотного клапана. Это делает установку очень легкой для ваших полевых работников. Им не нужны тяжелые краны, чтобы поднять их на место.

Двойной диск против качели дизайн

Особенность	Двойной дисковый клапан	Клапан качания
Вес	Очень легкий	Очень тяжелый
Требуется пространство	Минимальный	Большой
Скорость закрытия	Очень быстро	Задолго

Наш южноафриканский клиент закончил установку на две недели раньше. Они значительно сократили затраты на рабочую силу, потому что детали были очень легкими. Они также сэкономили тысячи долларов на международных перевозках.

Почему выбирают шаровой обратный клапан для навозной жижи?

Липкие жидкости быстро разрушают сложные части клапана. Сломанные пружины означают полное отключение системы и сердитых клиентов. Шаровой обратный клапан удаляет хрупкие детали, чтобы поддерживать движение толстых жидкостей. Шаровой обратный клапан использует свободно плавающую сферу для блокировки обратного потока. Мяч поднимается вверх, когда жидкость толкает его. Когда поток прекращается, он падает обратно на сиденье. Эта простая конструкция очень прочна и идеально подходит для густых жидкостей и сточных вод.

Механизм Само-чистки

Когда вы обрабатываете грязную воду, вам нужны простые инструменты. Я вижу, что многие покупатели EPC покупают сложные клапаны для простых грязных водопроводов. Клапаны ломаются в течение нескольких месяцев. В клапане Эфлоу, мы всегда рекомендуем тип шарика для этих трудных работ. Нет петель или штифтов, которые можно сломать. Мяч вращается, когда жидкость проходит вокруг него. Это вращающееся действие постоянно очищает мяч. Грязь и песок не могут прилипать к поверхности. Вы получаете идеальное уплотнение каждый раз, когда мяч падает. Внутренний трек направляет мяч прямо в сиденье. Мы поставили их на удаленный участок добычи в Северной Африке. Пыль и тепло затрудняли обслуживание. Они ежедневно накачивали абразивную грязь. Наши клапаны просуществовали в три раза дольше, чем их предыдущий бренд.

Варианты материала шарика

Материал шарика	Тип носителя	Сопротивление носки
Покрынная резина	Сточные воды	Отлично
Твердая сталь	Высокая Температура Масла	Очень хорошо
ПТФЭ	Суровые химикаты	Выдающиеся

Вы значительно снижаете затраты на техническое обслуживание с этим дизайном. Ваша команда тратит меньше времени на ремонт сломанных труб и больше времени на создание реального проекта.

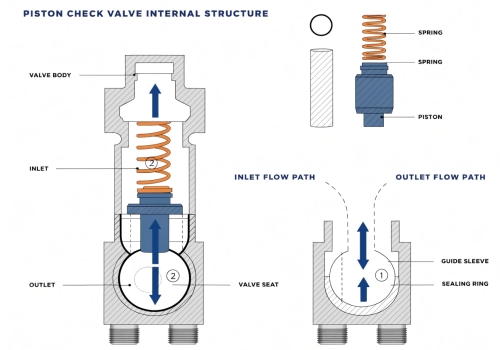

Когда вы должны использовать поршневой обратный клапан?

Пар высокого давления легко разрушает слабые уплотнения клапанов. Утечка пара стоит вам огромных счетов за электроэнергию. Конструкция поршня обеспечивает наиболее плотное уплотнение для экстремальных промышленных давлений. Поршневой обратный клапан использует линейную сползая штепсельную вилку для того чтобы преградить подачу. Жидкость толкает поршень вверх, а пружина толкает его вниз. Это создает очень плотное уплотнение. Лучше всего использовать вПар высокого давления, Газовые и нефтяные системы.

Обработка пульсирующих потоков

Трубопроводы высокого давления нуждаются в серьезной защите. Стандартные клапаны быстро изнашиваются под пульсирующими потоками. Я тесно сотрудничаем с менеджерами по закупкам, которые строят электростанции. Им нужны детали, которые не выходят из строя при экстремальных нагрузках. Поршневые модели созданы именно для этой работы. Форма корпуса выглядит как шаровой клапан. Поршень находится внутри направляющего цилиндра. Это обеспечивает идеальное выравнивание вилки в любое время. Жидкость создает амортизирующий эффект вокруг поршня. Это не дает клапану дребезжать внутри трубы. Сотни из них мы отправили на новый газоперерабатывающий завод в Турции. Растение имело экстремальные перепады давления. Мы изготовили пружины на заказ, чтобы они соответствовали их точным потребностям в давлении. Подпружиненные поршни легко справлялись с ударом.

Производительность поршневого клапана

Условие	Реакция клапана	Результат
Высокого давления	Плотная печать	Ноль утечек
Пульсирующий поток	Направленное движение	Без дребезга
Вертикальная труба	Весна помогает	Мгновенное закрытие

Вы должны установить их правильно, чтобы получить хорошие результаты. Грязь может легко заклинить скользящий поршень. Я всегда советую использовать ситечко перед этим клапаном. Этот небольшой шаг защитит ваши инвестиции на долгие годы.

Заключение

Есть много типовОбратные клапаныДля различных потребностей трубопровода. Выбор правильного экономит место, предотвращает повреждение оборудования и значительно снижает общие затраты на проект.
