¿Tiene dificultades para elegir la válvula correcta para su proyecto? Elegir el incorrecto causa fugas y desperdicio de dinero. Podemos ayudarte a elegir la mejor opción. La principal diferencia entre unVálvula de bola vs válvula de globoEs su función. Se utiliza una válvula de bola para un rápido control de encendido y apagado con alto flujo. Se utiliza una válvula de globo para regular y controlar el caudal de fluido exacto. Su elección depende de si necesita aislamiento o estrangulamiento.
Puede sentirse confundido cuando mira todas las opciones de válvulas. Permítanos desglosar las diferencias exactas para que pueda tomar una decisión inteligente para su tubería.
¿Cuál es la principal diferencia en el diseño de la válvula de bola frente a la válvula de globo?

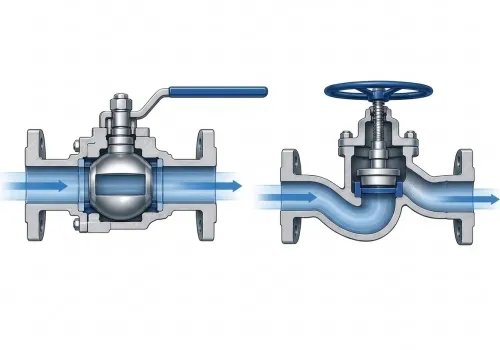

Las válvulas rotas causan un tiempo de inactividad costoso. Se pierde dinero cuando las partes internas fallan. Conocer el diseño interno ayuda a prevenir estos costosos fallos del sistema.Una válvula de bola utiliza una esfera hueca y giratoria para iniciar o detener el flujo con un rápido giro de 90 grados..Una válvula de globo utiliza un tapón móvil que sube y baja contra un asiento fijo para ajustar el caudal de manera lenta y segura.
Estas dos válvulas se ven muy diferentes por dentro. Necesitamos mirar de cerca sus partes móviles para entender cómo funcionan.
Estructura de la válvula de bola
El diseño interno de una válvula de bola es simple y efectivo.
· Tiene una esfera redonda de metal con un agujero justo en el medio.
· Los asientos utilizan materiales blandos (como PTFE o nylon).
· Solo gira el mango un cuarto para abrir o cerrar completamente la línea.
· El fluido fluye directamente a través del agujero. Este diseño simple significa que menos cosas se rompen durante las operaciones diarias. Los ingenieros llaman a esto un mecanismo de cuarto de vuelta. Usted no necesita mucho esfuerzo para girar la manija.
Estructura de la válvula de globo
La válvula de globo tiene un cuerpo mucho más complejo.
· El fluido cambia de dirección dos veces dentro de una trayectoria en forma de S.
· Utiliza un tapón o disco metálico que se mueve en una línea vertical recta.
· Debe girar el volante muchas veces para levantar el tapón del asiento.
· Los asientos utilizan materiales de metal duro para manejar alta presión.
|
Característica
|
Válvula de bola
|
Válvula de globo
|
|
Movimiento
|
Rotary (90 grados)
|
Lineal (arriba y abajo)
|
|
Ruta de flujo
|
Línea recta
|
Curva en forma de S
|
|
Material de sellado
|
Mayormente asientos blandos
|
En su mayoría asientos de metal
|
|
Velocidad de apertura
|
Muy rápido
|
Lento y constante
|
Siempre les digo a los compradores que verifiquen la velocidad de operación. El cierre rápido puede causar un efecto de martillo de agua en algunas tuberías. Necesita un movimiento lineal lento si desea evitar choques de presión en líneas de alta presión.
¿Cómo se comparan el control de flujo y la caída de presión?
El control de flujo deficiente daña sus tuberías. Las gotas de alta presión aumentan sus facturas de energía de bombeo. Debe hacer coincidir la válvula con sus necesidades de flujo para ahorrar energía. Las válvulas de globo ofrecen un gran control de flujo pero causan una alta caída de presión debido a su trayectoria interna en forma de S. Las válvulas de bola proporcionan un control de flujo deficiente pero tienen una caída de presión casi nula porque el fluido viaja en línea recta sin restricciones. El fluido se mueve de manera diferente a través de estas dos válvulas. Es necesario comprender la capacidad de flujo y la resistencia para construir un sistema eficiente.
Control de estrangulamiento y flujo
La regulación del flujo significa ajustar la cantidad de fluido que pasa a través de la tubería.
·Válvulas de globo sobresalen en la estrangulación. Puede configurar el enchufe a cualquier altura exacta para administrar la cantidad precisa de agua, gas o vapor.
·Las válvulas de bola fallan en el estrangulamiento. Si deja la esfera medio abierta, el fluido que se mueve rápidamente rayará y arruinará los asientos de plástico blando.
Caída de presión y coeficiente de flujo
Medimos la capacidad de flujo utilizando el coeficiente de flujo (CV). Un número de CV más alto significa que más fluido pasa fácilmente sin perder presión.
·Una válvula de bola estándar de 2 pulgadas tiene un CV de alrededor de 150. El fluido no encuentra resistencia.
·Una válvula de globo estándar de 2 pulgadas tiene un CV de alrededor de 40. El fluido golpea las paredes internas y pierde energía.
|
Parámetro de flujo
|
Válvula de bola
|
Válvula de globo
|
|
Coeficiente de caudal (Cv)
|
Alto
|
Bajo
|
|
Resistencia al flujo
|
Muy baja
|
Muy alta
|
|
Capacidad de regulación del caudal
|
Deficiente
|
Excelente
|
|
Pérdida de presión
|
Casi nula
|
Significativa
|
Una caída de presión masiva obliga a sus bombas a trabajar más duro. Este trabajo extra utiliza más electricidad. Recomiendo la opción de alto CV para tuberías de larga distancia. Usted ahorra dinero en costos de bombeo cuando reduce la resistencia del fluido. Solo debe usar la opción de CV bajo cuando estrictamente necesite controlar el caudal exacto.
¿Qué válvula cuesta menos comprar y mantener?
Las reparaciones frecuentes arruinan el presupuesto de su proyecto. Comprar una válvula barata puede costarle mucho más tarde. Es necesario calcular los verdaderos costos a largo plazo. Las válvulas de bola tienen costos de mantenimiento más bajos porque tienen menos partes móviles y asientos blandos simples. Las válvulas de globo requieren más mantenimiento para fijar los asientos de metal, pero duran mucho más en ambientes industriales extremos de alta temperatura y duras.
El costo importa cuando compra cientos de unidades para un gran proyecto. El precio más barato no siempre es el mejor trato a largo plazo.

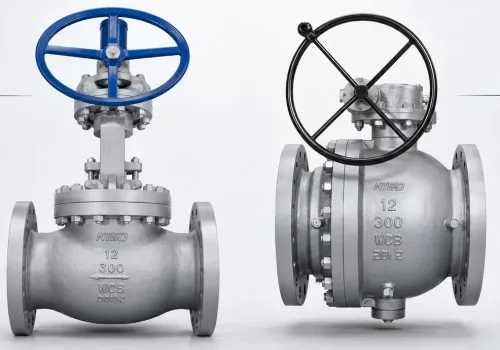

Costos de compra por adelantado
El precio inicial depende en gran medida del tamaño y el material del cuerpo.
·Los tamaños pequeños (menos de 2 pulgadas) generalmente cuestan exactamente lo mismo para ambos tipos.
·Los tamaños grandes hacen que las válvulas de bola sean mucho más rentables debido a los cuerpos más simples.
·Las clasificaciones de alta presión hacen que las válvulas de globo sean más baratas porque sus cuerpos metálicos gruesos manejan mejor el estrés.
Costos de mantenimiento a largo plazo
Usted debe pagar a los trabajadores para arreglar las tuberías con fugas. Los costos laborales se suman rápidamente.
·Las válvulas de bola rara vez tienen fugas en los sistemas de agua limpia o gas. El movimiento de limpieza mantiene los asientos limpios cada vez que gira el manillar. Puede reemplazar fácilmente los asientos blandos dejando caer nuevos anillos de plástico.
·Las válvulas de globo atrapan la suciedad y la arena fácilmente. La suciedad rasguña el asiento de metal. Debe usar herramientas especiales para volver a moler el asiento plano.
|
Factor coste
|
Válvula de bola
|
Válvula de globo
|
|
Costo inicial (tamaño grande)
|
Inferior
|
Superior
|
|
Complejidad de reparación
|
Fácil
|
Duro
|
|
Desgaste y lágrima
|
Bajo en fluido limpio
|
Alta con fluido sucio
|
|
Vida útil típica
|
10 + años (medios limpios)
|
15 + años (vapor/calor)
|
En la válvula de flujo, veo que muchos compradores cambian a opciones rotativas para líneas de agua básicas. Ahorra hasta un 30% en mano de obra de mantenimiento anual. Sin embargo, todavía necesita válvulas lineales para tuberías de vapor duras.
¿Preguntas frecuentes sobre las válvulas industriales?
P: ¿Cuál es la principal diferencia en el principio de funcionamiento de la válvula de bola frente a la válvula de globo?
R: Una válvula de bola utiliza un movimiento de giro rápido de 90 grados para abrir o cerrar el flujo por completo. Una válvula de globo utiliza un lento movimiento lineal hacia arriba y hacia abajo para ajustar el caudal.
P: ¿Puedo usar una válvula de bola para controlar el caudal?
R: No, no debe usarlo para la regulación del flujo. El fluido de alta velocidad arruinará fácilmente los asientos internos blandos si deja la válvula medio abierta.
P: ¿Qué válvula maneja mejor el vapor a alta temperatura?
R: Una válvula de globo maneja el vapor a alta temperatura mucho mejor porque usa asientos de metal grueso. Los asientos blandos en válvulas rotativas se derretirán bajo un alto calor de vapor.
P: ¿Una válvula de globo reduce la presión del agua?
A: Sí. La trayectoria interna en forma de S obliga al fluido a cambiar de dirección dos veces. Esto causa una caída de presión significativa a través de la línea.
Conclusión
La elección de una válvula de bola frente a una válvula de globo depende de sus necesidades exactas de control de flujo. Esperamos que esta guía te ayude. Póngase en contacto con la válvula de flujo para ordenar su confiableVálvula industrialHoy.
