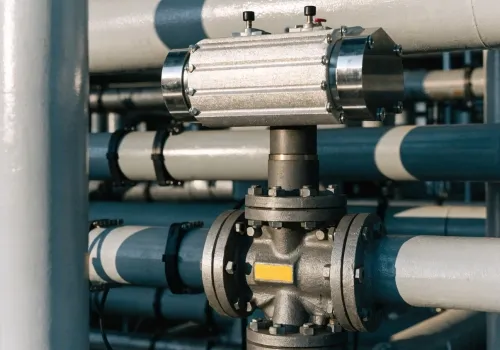

Las fugas de tuberías causan enormes pérdidas. Luchas con un control deficiente de los fluidos. Le mostraré cómo una válvula de control industrial resuelve estos problemas de flujo rápidamente.Una válvula de control industrial es un dispositivo mecánico que regula el flujo, la presión, la temperatura o el nivel de los fluidos.. Responde a las señales de un controlador para abrir, cerrar o acelerar el flujo de fluido. Esta válvula garantiza un funcionamiento seguro y eficiente en sus sistemas de tuberías.
Seleccionar la válvula correcta se siente difícil. Primero debes conocer los fundamentos. Te guiaré a través de los detalles ahora. Leer esto te ahorrará tiempo y dinero.
¿Cómo funciona una válvula de control industrial en sistemas de tuberías?
Las fallas del sistema arruinan la producción. Odias reemplazar partes rotas. Voy a explicar los componentes básicos ahora. Puede detectar problemas temprano después de leer esta parte.Una válvula de control industrial funciona mediante el uso de un actuador para mover un vástago y un elemento de cierre. El accionador recibe señales de un controlador del sistema. Este movimiento cambia el tamaño del paso de flujo. Esta acción controla con precisión la velocidad del fluido y la presión en sus tuberías.
El cerebro y el músculo
Debes mirar la válvula como dos partes principales. El cuerpo de válvula maneja el fluido. El actuador proporciona la potencia.
Por qué importa el actuador
El actuador actúa como el músculo. Mueve las partes internas. Puede elegir diferentes actuadores. Usted hace esta elección basada en su fuente de energía.Un actuador neumático utiliza aire. Un actuador eléctrico utiliza un motor. Un actuador hidráulico utiliza fluido. Debe hacer coincidir el actuador con las condiciones de su sitio. Las áreas remotas a menudo usan actuadores eléctricos. El suministro de aire es difícil de conseguir allí.
Dentro del cuerpo de la válvula
El fluido pasa a través del cuerpo de válvula. El vástago conecta el accionador al elemento de cierre. El elemento de cierre presiona contra el asiento. Esta acción detiene el flujo. Esta acción también permite el flujo. La válvula tiene fugas si el asiento se desgasta. Debe elegir materiales duros para el asiento. Siempre reviso el material del asiento antes de aprobar un diseño.
|
Componente
|
Función principal
|
Problema común
|
|
Actuador
|
Mueve el tallo
|
Pierde señal o potencia
|
|
Tallo
|
Conecta piezas
|
Se dobla bajo alta presión
|
|
Asiento
|
Sellan el flujo
|
Se desgasta del fluido rápido
|

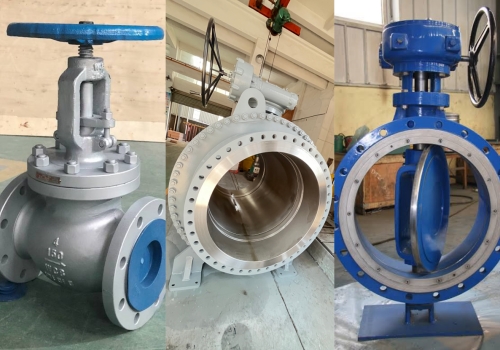

¿Cuáles son los principales tipos de válvulas de control industrial?
Elegir la válvula incorrecta destruye las tuberías. Te sientes confundido por demasiadas opciones. Voy a desglosar los tipos principales. Esta guía hace que su elección sea fácil. Los ingenieros dividen las válvulas de control industrial en tipos lineales y rotativos. Las válvulas lineales utilizan un movimiento de empuje recto. Las válvulas rotativas utilizan un movimiento de giro. Se utilizan válvulas lineales para un control preciso. Usted utiliza las válvulas rotatorias para el cierre rápido y el alto flujo.
Válvulas de movimiento lineal
Las válvulas lineales se mueven en línea recta. Uso válvulas de globo para un control de flujo exacto.El fluido hace un giro en forma de S dentro de una válvula de globo. Esto te da un gran control. Esta forma también reduce la presión del fluido. Debe usar válvulas de compuerta solo para detener el flujo. No debe usar válvulas de compuerta para controlar el flujo. Una válvula de compuerta medio abierta temblará. Se romperá pronto.
Válvulas de movimiento rotativo
Las válvulas rotativas giran un cuarto para abrirse o cerrarse. Prefiero válvulas de bola para cierre rápido. Una válvula de bola tiene un agujero en el medio. Permite que pase mucho líquido rápidamente. Las válvulas de mariposa son planas. Las válvulas de mariposa son ligeras.Debes usar válvulas de mariposa para tuberías muy grandes. Cuestan menos dinero. Ocupan menos espacio.
Cómo elegir la forma correcta
Debes mirar tu fluido y tu espacio. Los fluidos espesos necesitan válvulas rotativas. Los fluidos limpios pueden usar válvulas lineales.
|
Tipo de la válvula
|
Movimiento
|
Mejor uso
|
Debilidad
|
|
Globo
|
Lineal
|
Control exacto
|
Disminuye la presión
|
|
Puerta
|
Lineal
|
Encendido/apagado
|
Batidos si está medio abierto
|
|
Bola
|
Rotatorio
|
Alto flujo cerrado
|
Es difícil controlar flujos pequeños
|
|
Mariposa
|
Rotatorio
|
Grandes tuberías
|
Necesita fuerza de giro grande
|
¿Cómo elegir la válvula de control industrial perfecta?
Las válvulas de gran tamaño desperdician dinero. Usted se preocupa por causar apagados del sistema. Voy a compartir mi método de tamaño y una historia real del proyecto. Este conocimiento guía su próxima compra.Usted dimensiona una válvula de control industrial calculando el coeficiente de flujo. Este número muestra cuánto fluido pasa a una caída de presión específica. También debe verificar los límites de temperatura y presión del fluido. Debe seleccionar la posición de seguridad correcta para emergencias.
Comprensión de la capacidad de flujo
Primero debe calcular el coeficiente de flujo. Llamamos a este valor Cv. Una válvula que es demasiado grande cerrará demasiado. Esta acción daña el asiento. Una válvula que es demasiado pequeña detiene su producción. Es necesario mantener el flujo normal entre 20% y 80% abierto.
Mi experiencia en África
Quiero compartir una historia sobre un proyecto de tubería de agua en África. El cliente tenía grandes filtraciones. Tamaños de válvula malos causaron estas fugas. El clima cálido y el agua arenosa arruinaron rápidamente sus viejas válvulas. Volé al sitio para la válvula de flujo. Revisé la presión de su tubería. Elegí nuestras válvulas de mariposa de servicio pesado con asientos duros. Enviamos las válvulas rápidamente. Nuestras válvulas funcionaron perfectamente bajo el sol caliente. Este proyecto demostró nuestra experiencia madura en el mercado africano. Sabemos cómo manejar condiciones difíciles. Ofrecemos soluciones reales.
Opciones de materiales y seguridad
Debes hacer coincidir el metal con el fluido. Trabajos de acero estándar para agua limpia. Necesitas acero inoxidable para productos químicos fuertes. También debe planificar los cortes de energía. Una válvula cerrada por fallo se cierra. Esta acción detiene el peligro. Una válvula de falla abierta permanece abierta. Esta acción enfría el sistema.
|
Paso de selección
|
Qué verificar
|
Por qué es importante
|
|
1. Tamaño
|
Cálculo del coeficiente Cv
|
Evita el desgaste prematuro
|
|
2. Material
|
Tipo de fluido
|
Evita la corrosión y las perforaciones
|
|
3. Seguridad
|
Estado en caso de pérdida de energía
|
Previene accidentes graves
|
Conclusión
Una válvula de control industrial mantiene su tubería segura. Debe calcular el tamaño exacto y elegir el tipo correcto. Póngase en contacto con la válvula de flujo para soluciones de válvulas profesionales hoy.
Preguntas frecuentes
P: ¿Qué sucede si elijo una válvula de control industrial cerrada por falla?
R: Una válvula de falla cerrada se cierra completamente cuando pierde potencia. Utilice este tipo para líneas de vapor o combustible. Esta acción detiene el flujo de fluido peligroso durante una falla de energía.
Q: ¿Cómo puedo saber la capacidad de mi válvula?
R: Usted calcula el coeficiente de flujo. Los ingenieros llaman a esto el valor Cv. Este número le indica el volumen de agua que pasa a través de una válvula completamente abierta en un minuto. Un Cv correcto mantiene su válvula estable.
P: ¿Cuál es la diferencia entre flujo porcentual lineal e igual?
R: El flujo lineal cambia directamente con el movimiento de la válvula. Cambios de flujo porcentuales iguales por una tasa constante. Utilice el mismo porcentaje de flujo para la mayoría de los sistemas de tuberías largas.
P: ¿Puedo usar una válvula de compuerta para controlar el flujo de fluido?
R: No. Debe usar válvulas de compuerta solo para iniciar o detener el flujo por completo. Una válvula de compuerta medio abierta vibrará. Esta vibración destruye la válvula rápidamente.
