Как выбрать право дроссельные клапаны для вашего приложения

ВыборПравыйДроссельный клапанИмеет решающее значение для обеспечения эффективного управления потоком, минимизации технического обслуживания и максимизации производительности системы. С различными типами, материалами, и дизайнами доступными, делаяПравый дроссельный клапанВыбор зависит от таких факторов, как давление, температура, тип жидкости и требования к установке.

Это руководство поможет вамВыберите правильные дроссельные затворыПутем охвата ключевых критериев отбора, общих типов и передовой отраслевой практики.

1. Понимание Основы дроссельного клапана

АДроссельный клапанПредставляет собой четвертьоборотный клапан, который регулирует поток с помощью вращающегося диска. Он легкий, экономичный и подходит для трубопроводов большого диаметра.

Основные компоненты:

·Тело(Чугун, нержавеющая сталь, ПВХ и др.)

·Диск(Вращается для открытия/закрытия потока)

·Стебель(Соединяет диск с приводом)

·Сиденье(Обеспечивает плотное уплотнение)

·Привод(Ручной рычаг, шестерня, пневматический или электрический)

2. Ключевые факторы, чтобы выбрать правильный дроссельный клапан

① Тип клапана: вафельный, наконечник или фланцевый?

② Выбор материала (корпус и диск)

·Чугун-Бюджетный, хорошо подходит для воды и воздуха.

·Нержавеющая сталь (СС304/СС316)-Коррозионностойкий, идеально подходит для химикатов и морской воды.

·ПВХ/ХПВХ-Легкий, используется в агрессивных и низкотемпературных жидкостях.

·Ковкий чугун-Сильнее чугуна, выдерживает более высокое давление.

③ Материал сиденья (герметичность)

·EPDM (этиленпропилендиеновый мономер)-Вода, кислоты, мягкие химикаты.

·Витон (FKM)-Высокотемпературные масла, топливо, растворители.

·ПТФЭ (тефлон)-Агрессивные химикаты, экстремальные температуры.

·Металлическое сиденье-Пар высокого давления, абразивные среды.

Оценки давления & температуры ④

·Низкое давление (PN10/PN16)-ОВКВ, системы водоснабжения.

·Среднее давление (PN25/PN40)-Промышленные процессы.

·Высокое давление (PN64 и выше)-Масло & газ, электростанции.

⑤ Метод срабатывания

·Руководство (рычаг/шестерня)-Маленькие клапаны, простота в эксплуатации.

·Пневматические-Быстрая реакция, автоматизированные системы.

·Электрические-Точное управление, дистанционное управление.

·Гидравлические-Приложения с высоким крутящим моментом.

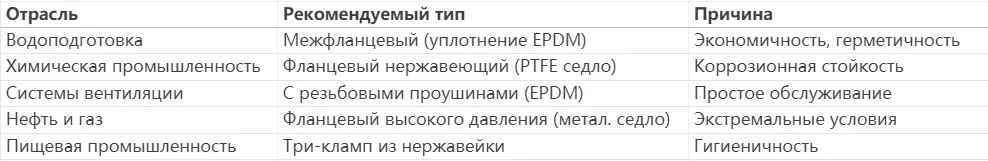

3. Общие приложения и рекомендуемые варианты

4. Распространенные ошибки, которых следует избегать при выборе дроссельных клапанов

❌Игнорирование совместимости жидкостей-Резиновое сиденье может ухудшиться при применении масла.
❌Отзывая рейтинги давления-Использование клапана с низким PN в системах высокого давления может привести к отказу.
❌Неправильный выбор привода-Ручные клапаны могут быть неэффективными для больших труб.
❌Плохая установка-Смещенные фланцы приводят к утечкам.

5. Вывод: как правильно выбрать дроссельный клапан

КомуВыберите правильныйПоворотные затворы, Рассмотреть:
✔Тип клапана(Пластина, выступ, фланцевый)
✔Совместимость материалов(Кузов, диск, сиденье)
✔Требования к давления & температуры
✔Метод срабатывания(Ручной или автоматический)
✔Отраслевые потребности-специфические

Следуя этим рекомендациям, вы можете обеспечить оптимальную производительность, долговечность и экономичность ваших трубопроводных систем.
