Seleccionar elDerechoVálvula de mariposaEs crucial para garantizar un control de flujo eficiente, minimizar el mantenimiento y maximizar el rendimiento del sistema. Con diversos tipos, materiales, y diseños disponibles, haciendoVálvula de mariposa derechaLa elección depende de factores como la presión, la temperatura, el tipo de fluido y los requisitos de instalación.
Esta guía te ayudaráElegir las válvulas de mariposa adecuadasCubriendo criterios de selección clave, tipos comunes y mejores prácticas de la industria.
1. Comprensión de los conceptos básicos de la válvula de mariposa
AVálvula de mariposaEs una válvula de cuarto de vuelta que regula el flujo utilizando un disco giratorio. Es ligero, rentable y adecuado para tuberías de gran diámetro.
Componentes principales:
·Cuerpo(Hierro fundido, acero inoxidable, PVC, etc.)
·Disco(Gira para abrir/cerrar el flujo)
·Tallo(Conecta el disco al actuador)
·Asiento(Asegura un sellado hermético)
·Actuador(Palanca manual, engranaje, neumático, o eléctrico)
2. factores clave para elegir la válvula de mariposa correcta

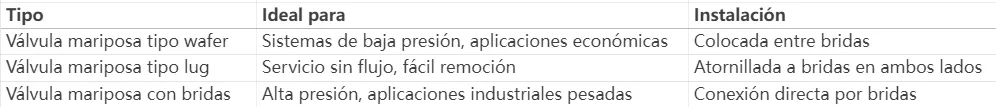

① Tipo de válvula: ¿Oblea, Lug o con bridas?
② Selección de material (cuerpo y disco)
·Hierro fundido-Presupuesto amigable, bueno para el agua y el aire.
·Acero inoxidable (SS304/SS316)-Resistente a la corrosión, ideal para productos químicos y agua de mar.
·PVC/CPVC-Ligero, utilizado en fluidos corrosivos y de baja temperatura.
·Hierro dúctil-Más fuerte que el hierro fundido, maneja presiones más altas.
③ Material del asiento (rendimiento de sellado)
·EPDM (monómero de etileno propileno dieno)-Agua, ácidos, productos químicos suaves.
·Vitón (FKM)-Aceites de alta temperatura, combustibles, disolventes.
·PTFE (teflón)-Químicos agresivos, temperaturas extremas.
·Asiento de metal-Vapor de alta presión, medios abrasivos.
④ Clasificaciones de presión y temperatura
·Presión baja (PN10/PN16)-HVAC, sistemas de agua.
·Presión media (PN25/PN40)-Procesos industriales.
·Alta presión (PN64 y arriba)-Petróleo y gas, plantas de energía.
⑤ Método de accionamiento
·Manual (palanca/engranaje)-Válvulas pequeñas, fácil operación.
·Neumático-Respuesta rápida, sistemas automatizados.
·Eléctrico-Control preciso, operación remota.
·Hidráulico-Aplicaciones de alto par.
3. Aplicaciones comunes y opciones recomendadas
4. errores comunes a evitar al elegir válvulas de mariposa
❌Ignorar la compatibilidad de fluidosUn asiento de goma puede degradarse en aplicaciones de aceite.
❌Con vistas a las clasificaciones de presión-El uso de una válvula de baja PN en sistemas de alta presión puede causar fallas.
❌Selección incorrecta del actuador-Las válvulas manuales pueden ser ineficientes para tuberías grandes.
❌Mala instalación-Las bridas desalineadas provocan fugas.
5. Conclusión: Cómo elegir la válvula de mariposa correcta
AElegir el derechoVálvulas de mariposa, Considere:
✔Tipo de la válvula(Oblea, lug, bridada)
✔Compatibilidad de materiales(Cuerpo, disco, asiento)
✔Requisitos de presión y temperatura
✔Método de accionamiento(Manual o automatizado)
✔Necesidades específicas de la industria
Al seguir estas pautas, puede garantizar un rendimiento óptimo, longevidad y rentabilidad en sus sistemas de tuberías.
