Как работает шаровой клапан для управления потоком жидкости?

Вы боретесь с регулированием давления потока в ваших проектах трубопровода? Выбор неправильного клапана часто приводит к утечкам, сбоям системы и дорогостоящему обслуживанию в будущем. АШаровой клапанРаботает путем использование стержня линейного движения для того чтобы двинуть округленную штепсельную вилку (или диск) в или из поверхности посадочных мест. Это движение расширяет или сужает зазор для прохождения жидкости. Он специально разработан для дросселирования, запуска и остановки потока с высокой точностью.

Многие менеджеры по закупкам, с которыми я разговариваю, думают, что все клапаны одинаковы, но внутренний дизайн меняет все. Я хочу поделиться тем, как именно работают эти клапаны, чтобы вы могли сделать правильный выбор для следующегоЕРС проект.

Каков внутренний механизм работы шарового клапана?

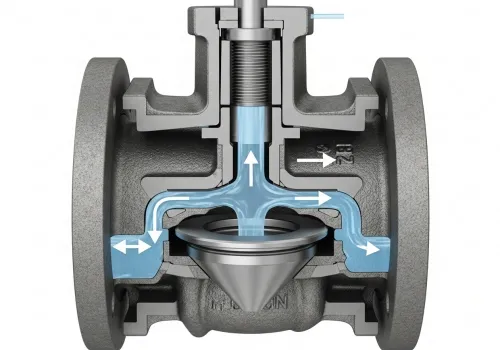

Вам интересно, что на самом деле происходит внутри корпуса клапана, когда вы поворачиваете ручку? Внутренний механизмЗаставляет жидкость дважды менять направление, создавая S-образный или Z-образный путь. Резьбовой шток перемещает пробку вертикально против потока, позволяя точно регулировать объем жидкости, проходящей через отверстие.

Чтобы по-настоящему понять, как работает шаровой клапан, вы должны посмотреть на взаимосвязь между седлом и диском. В отличие от шарового клапана, который вращается, шаровой клапан работает как пробка в бутылке. Когда я впервые начал работать в Eflow Valve, я был очарован этим простым, но мощным дизайном. Жидкость входит в тело клапана и должна повернуть 90 градусов для того чтобы пойти вверх через кольцо места. Затем он поворачивается еще на 90 градусов, чтобы выйти из клапана. Это часто называют извилистым путем потока. Поскольку жидкость попадает на нижнюю часть пробки (или диска), поток контролируется расстоянием между пробкой и седлом. Я помню клиента из проекта нефтеперерабатывающего завода, который был смущен, почему его системаДавление упалоТак много. Я объяснил, что эта специфическая форма «Z» вызывает значительное падение давления из-за сопротивления. Однако, это сопротивление точно что делает нормальный вентиль настолько хорошим на дросселировании. Вы можете установить заглушку на 10%, 50% или 90% открытой, и она будет стабильно удерживать эту скорость потока. Шток обычно имеет резьбу, что означает, что для полного закрытия клапана требуется несколько оборотов маховика. Это предотвращает гидроудар, который представляет собой внезапную волну давления, которая может повредить трубы.

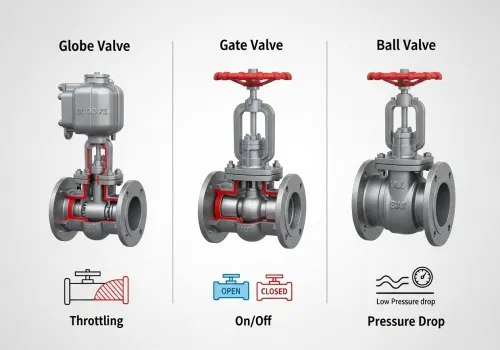

Почему вы должны выбрать запорные клапаны над воротами или шариковые клапаны?

Знаете ли вы, какой тип клапана обеспечивает наилучший баланс между возможностью уплотнения и регулированием потока? Вы должны выбрать шаровой клапан, когда вам нужно регулировать поток, а не просто включать или выключать его. Пока задвижки для полного потока и шариковые клапаны для быстрого выключения, шаровые клапаны предлагают главные дросселируя способности и прочное запечатывание.

За свой 18-летний опыт работы со строительными и промышленными трубопроводами я видел, как многие инженеры допускают ошибку, используя задвижки для дросселирования. Это быстро разрушает клапан. Вот разбивка, которая поможет вам сравнить их. На клапане Eflow, мы часто используем эту таблицу для того чтобы помочь клиентам решить:

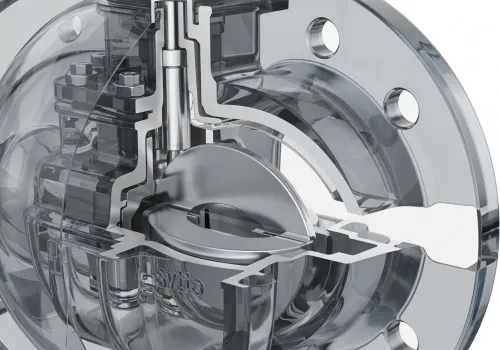

Итак, как работает шаровой клапан, чтобы уменьшить износ? В шарообразном клапане контакт между седлом и диском происходит только в момент закрытия. В задвижке ворота скользит по сиденью все время, когда они открываются или закрываются, что вызывает царапины. Вот почему запорные клапаны служат дольше в ситуациях частого использования.

Я когда-то работал с менеджером электростанции, который заменял его регулирующие клапаны каждые шесть месяцев. Мы переключили его на наши высококачественные шаровые клапаны из нержавеющей стали. Поскольку поверхность сиденья не терлась постоянно о диск, егоЦикл технического обслуживанияПродлен до двух лет. Это спасло его компании целое состояние во время простоя.

Какой тип клапана лучше всего подходит для вашего конкретного применения?

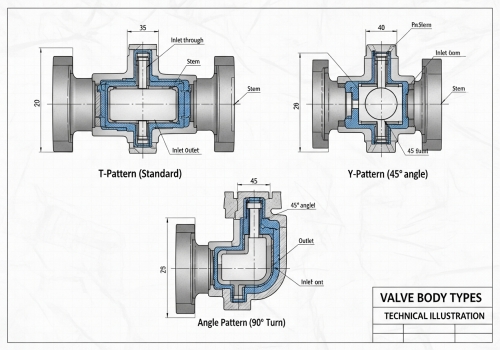

Знаете ли вы, что форма корпуса клапана может решить различные проблемы с трубопроводом? Лучший тип зависит от ваших требований к давлению и расположения трубопроводов. Стандартный тройник-шаблон лучше всего подходит для строгого регулирования, в то время как Y-образный снижает падение давления, а угловой рисунок устраняет необходимость в дополнительном колене трубы.

Когда вы спрашиваете, как работает шаровой клапан в различных конфигурациях, ответ лежит в форме корпуса. Стандартный нормальный вентиль, или Т-образный, имеет самый высокий перепад давления. Диафрагма движется вертикально. Это стандарт для большинства водопроводных и масляных трубопроводов, где допустима некоторая потеря давления. Однако, если вы имеете дело с паром высокого давления, падение давления может быть слишком большим. Это где Y-образный шаровой клапан приходит в. Шток и сиденье расположены под углом 45 градусов. Это делает путь потока намного прямее. Он сохраняет дроссельную способность, но снижает сопротивление. В Eflow Valve мы поставляем многие из них для проектов по производству тепловой энергии, где эффективность является ключевым фактором. Тогда есть угловой шаровой клапан. Представьте, что у вас есть труба, которой все равно нужно повернуть за угол. Вместо того, чтобы покупать клапан и коленчатый фитинг, вы можете использовать угловой клапан. Они действуют как оба. Поток входит в дно и выходит сбоку. Это экономит время установки и уменьшает количество соединений, которые могут протекать. Выбор материала также имеет важное значение. Для наших клиентов на Ближнем Востоке и в Юго-Восточной Азии мы часто предоставляем углеродистую сталь для нефтяных линий. Но для пищевой промышленности или химических заводов мы используем нержавеющую сталь, чтобы остановить коррозию. У нас даже есть запорные клапаны «Сильфонное уплотнение» для опасных газов, где допускается нулевая утечка. Стебель запечатан внутри металлической конструкции аккордеона, поэтому ничто не может вырваться в воздух.

Заключение

АШаровой клапанРаботает с использованием заглушки для дросселя потока жидкости против сиденья, предлагая точный контроль, который не могут соответствовать другим клапанам. Если вам нужны надежные клапаны для вашего следующего проекта, Eflow Valve здесь, чтобы помочь. Мы сочетаем мировые стандарты с высококачественной продукцией, чтобы удовлетворить ваши потребности в трубопроводах.
