Как правильно выбрать шаровой кран большого размера: полное руководство по классификации

Выбор правильногоШаровой кран большого размераЯвляется важным шагом в разработке безопасной, эффективной и долговечной промышленной трубопроводной системы. От нефти и газа до производства электроэнергии и очистки воды, клапаны большого диаметра играют жизненно важную роль в контроле потока жидкости при высоком давлении и экстремальных температурах.

В этом руководстве мы подробно рассмотрим классификацию шаровых кранов большого размера-как шаровые краны классифицируются по структуре, материалу и соединению-и как эта классификация помогает инженерам и покупателям выбрать правильную модель для своих конкретных применений.

1. Что такое шаровой кран большого размера?

Шаровой кран большого размера обычно относится к любому клапану с номинальным диаметром (DN) 200 мм (8 дюймов) или выше. Эти клапаны предназначены для обработки больших объемов потока, высокого давления и жестких промышленных сред, таких как сырая нефть, газ или морская вода.

В отличие от небольших клапанов, используемых для простого включения/выключения управления, большие шаровые краны должны предлагать:

· Высокая надежность запечатывания

· Простота эксплуатации при высоком крутящем моменте

· Длительный срок службы

· Совместимость с автоматикой (электрическими или пневматическими приводами)

Понимание классификации шаровых кранов большого размера имеет важное значение для обеспечения оптимальной производительности в этих сложных условиях.

2. Почему классификация имеет значение

Правильная классификация шаровых кранов большого размера-это не только терминология-она напрямую влияет на безопасность, стоимость и техническое обслуживание. Правильное классификация гарантирует, что:

· Клапан выдерживает расчетное давление и температурные пределы

· Материалы совместимы с технологическими жидкостями

· Срабатывание и установка эффективны

· Минимизированы риски утечек и простоев

Другими словами, знание классификации шаровых кранов большого размера помогает инженерам принимать технически обоснованные и экономически эффективные решения.

3. Классификация шаровых кранов большого размера по структуре

Шаровые краны можно классифицировать согласно как шарик поддержан и загерметизирован внутри тела.

3,1 Плавающий шаровой клапан

· Мяч поддерживается только седлами клапанов.

· Подходит для низкого и среднего давления (обычно до класса 600).

· Предлагает простой дизайн и более низкую стоимость, но не идеально подходит для очень больших диаметров из-за более высокого износа сиденья.

· Обычно используется для очистки воды и общего промышленного применения.

3,2 Цапфы установлен шаровой кран

· Мяч закреплен на якоре цапфами (валами) с обоих концов.

· Отлично подходит для систем высокого давления и большого диаметра (DN300).

· Уменьшает нагрузку на сиденье и крутящий момент, обеспечивая длительный срок службы.

· Широко используется в нефтепроводах и газопроводах, нефтехимических заводах и электростанциях.

3,3 полностью сваренный шариковый клапан

· Корпус полностью сварен, что обеспечивает герметичную конструкцию.

· Идеально подходит для подземных или междугородных трубопроводов, где доступ для технического обслуживания ограничен.

· Обеспечивает отличную долговечность и коррозионную стойкость.

4. Классификация по материалам

Выбор материала является важной частью классификационной системы шаровых кранов большого размера, поскольку она определяет устойчивость к давлению, температуре и коррозии.

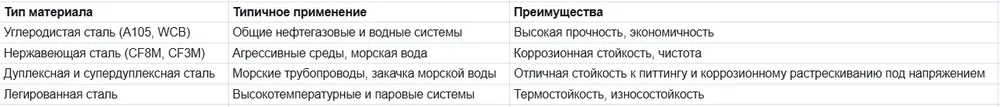

Выбирая материалы, всегда советуйте с АСМЭ Б16.34 или АПИ 6Д для оценок давлени-температуры.

5. Классификация по типу подключения

Тип соединения определяет, как клапан интегрируется в трубопроводную систему:

· Фланцевый конец (RF, RTJ):

Самый распространенный тип, простой в установке и замене. Используется в надземных системах.

· Сварной конец (BW, SW):

Обеспечивает более прочное уплотнение и отсутствие утечки фланца-идеально подходит для подземных трубопроводов или трубопроводов высокого давления.

· Резьбовой конец:

Ограниченный к клапанам мал-размера, редко используемым в клапанах большого размера должных к проблемам запечатывания.

· Соединители зажима или ступицы:

Используется для специализированных применений в оффшорных или модульных системах.

Каждый тип соединения должен соответствовать классу давления (классу 150-2500 АСМЭ) и дизайну трубопровода.

6. Классификация по операционному методу

Механизм деятельности другой путь классифицировать шаровые краны:

· Ручное управление:

Простой, недорогой, используется для меньших диаметров или аварийного отключения.

· Управляемая шестерня:

Обычно для больших диаметров, где ручной крутящий момент слишком высок.

· Электрический привод:

Включает дистанционное или автоматическое управление. Подходит для промышленных систем управления (SCADA).

· Пневматический или гидравлический привод:

Идеально подходит для быстрого или аварийного отключения, особенно в нефте-и газопроводах.

Автоматизация все чаще становится частью современной классификации шаровых кранов больших размеров, что позволяет более умно и безопасно работать.

7. Стандарты и сертификаты

При оценке классификации шаровых кранов большого размера инженеры должны ссылаться на ключевые международные стандарты:

· API 6D-Спецификация для трубопроводной арматуры

· ASME B16.34-клапаны: фланцевые, резьбовые и сварочные конец

· ИСО 14313-Нефтяная и газовая промышленность-трубопроводные транспортные системы

· EN 12516-Промышленные клапаны-Испытания на прочность и давление

· NACE MR0175 / ISO 15156-Материалы для кислого обслуживания (среды H2S)

Соответствие этим стандартам обеспечивает надежность, безопасность и совместимость на мировых рынках.

8. Как правильно выбрать шаровой кран большого размера (шаг за шагом)

Вот практический метод выбора правильного клапана на основе принципов классификации шарового клапана большого размера:

1. Определите вашу среду: газ, масло, вода, пар, или слурры

2. Проверите давление и температуру: выберите соотвествующий класс и материал давления

3. Выберите тип конструкции: плавающий для небольшого размера/цапфовый для большого размера

4. Выберите тип подключения: фланец или сварной в соответствии с конструкцией системы.

5. Рассмотрите метод срабатывания: ручной, зубчатый или автоматический.

6. Проверьте соответствие стандартам: API 6D, ASME или ISO по мере необходимости

7. Оцените потребности обслуживания: сваренный или дизайн разделен-тела

Следуя этому методу, ваш выбор клапана соответствует как техническим, так и эксплуатационным требованиям.

9. Резюме: основные выходы

· Классификация шаровых кранов большого размера необходима для правильного выбора клапана.

· Основные категории включают структуру, материал, соединение и тип работы.

· Конструкции установленные Труннион доминируют большой диаметр, системы высоко-давления.

· Выбор материалов и соответствие стандартам имеют решающее значение для безопасности и надежности.

· Использование структурированного подхода экономит затраты, повышает производительность и предотвращает сбои.

Понимая полную классификацию шаровых кранов большого размера, инженеры и команды по закупкам могут уверенно выбрать лучший клапан для любого применения.

Нужна техническая поддержка?

Если вы ищете экспертный совет или индивидуальную помощь в разработке дизайна дляШаровые краны большого размера, Свяжитесь с нашей инженерной командой. Мы предоставляем клапаны, сертифицированные по API, и можем порекомендовать идеальный продукт в зависимости от вашей текучей среды, давления и потребностей в установке.
