Elegir el derechoVálvula de bola de gran tamañoEs un paso crítico en el diseño de un sistema de tuberías industrial seguro, eficiente y duradero. Desde el petróleo y el gas hasta la generación de energía y el tratamiento del agua, las válvulas de gran diámetro desempeñan un papel vital en el control del flujo de fluidos a alta presión y temperaturas extremas.
En esta guía, exploraremos la clasificación del sistema de válvulas de bola de gran tamaño en detalle: cómo las válvulas de bola se clasifican por estructura, material y conexión, y cómo esta clasificación ayuda a los ingenieros y compradores a seleccionar el modelo adecuado para sus aplicaciones específicas.
¿Qué es una válvula de bola de gran tamaño?
Una válvula de bola de gran tamaño generalmente se refiere a cualquier válvula con un diámetro nominal (DN) de 200mm (8 pulgadas) o superior. Estas válvulas están diseñadas para manejar grandes volúmenes de flujo, altas presiones y medios industriales agresivos como petróleo crudo, gas o agua de mar.
A diferencia de las válvulas pequeñas utilizadas para un simple control de encendido/apagado, las válvulas de bola grandes deben ofrecer:
· Alta fiabilidad de sellado
· Fácil operación bajo alto par
· Vida de servicio larga
· Compatibilidad con la automatización (actuadores eléctricos o neumáticos)
Comprender la clasificación de las válvulas de bola de gran tamaño es esencial para garantizar un rendimiento óptimo en estas condiciones exigentes.
2. Por qué importa la clasificación
La clasificación adecuada de la válvula de bola de gran tamaño no se trata solo de terminología: afecta directamente la seguridad, el costo y el mantenimiento. La clasificación correcta garantiza que:
· La válvula soporta los límites de presión y temperatura de diseño
· Los materiales son compatibles con los fluidos de proceso
· Actuación e instalación son eficientes
· Se minimizan los riesgos de fugas y tiempo de inactividad
En otras palabras, conocer la clasificación de las válvulas de bola de gran tamaño ayuda a los ingenieros a tomar decisiones técnicamente sólidas y rentables.
3. clasificación de las válvulas de bola de gran tamaño por estructura
Las válvulas de bola se pueden clasificar de acuerdo a cómo se apoya la bola y se sella dentro del cuerpo.
3,1 Válvula de bola flotante
· La bola está soportada sólo por los asientos de válvula.
Adecuado para baja a media presión (generalmente hasta la clase 600).
· Ofrece un diseño simple y un menor costo, pero no es ideal para diámetros muy grandes debido al mayor desgaste del asiento.
· Comúnmente utilizado en el tratamiento de aguas y aplicaciones industriales generales.
3,2 Válvula de bola montada en el tronco
La bola está anclada por medio de un tronco (ejes) en ambos extremos.
· Excelente para sistemas de alta presión y gran diámetro (DN300).
· Reduce la carga y el par del asiento, asegurando una larga vida útil.
· Ampliamente utilizado en oleoductos y gasoductos, plantas petroquímicas y centrales eléctricas.
3,3 Válvula de bola completamente soldada
· El cuerpo está completamente soldado, proporcionando una estructura libre de fugas.
· Ideal para tuberías subterráneas o de larga distancia donde el acceso de mantenimiento es limitado.
· Ofrece una excelente durabilidad y resistencia a la corrosión.
4. clasificación por material

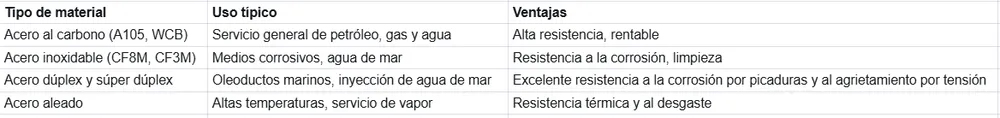

La selección de materiales es una parte vital del sistema de válvula de bola de gran tamaño de clasificación porque determina la resistencia a la presión, la temperatura y la corrosión.
Al elegir los materiales, siempre consulte ASME B16.34 o API 6D para las clasificaciones de presión-temperatura.
5. Clasificación por tipo de conexión
El tipo de conexión define cómo se integra la válvula en el sistema de tuberías:
· Extremo ensanchado (RF, RTJ):
El tipo más común, fácil de instalar y reemplazar. Utilizado en sistemas sobre el suelo.
· Extremo soldado (BW, SW):
Ofrece un sellado más fuerte y sin fugas de brida, ideal para tuberías enterradas o de alta presión.
· Extremo roscado:
Limitado a válvulas de tamaño pequeño, rara vez se usa en válvulas de gran tamaño debido a problemas de sellado.
· Abrazadera o Hub Conectores:
Utilizado para aplicaciones especializadas en sistemas offshore o modulares.
Cada tipo de conexión debe coincidir con la clase de presión (clase ASME 150-2500) y el diseño de la tubería.
6. Clasificación por método de operación
El mecanismo de operación es otra forma de categorizar las válvulas de bola:
· Operación manual:
Simple, de bajo costo, utilizado para diámetros más pequeños o cierre de emergencia.
· Engranaje operado:
Común para diámetros grandes donde el par manual es demasiado alto.
· Actuado eléctrico:
Permite el control remoto o automatizado. Adecuado para sistemas de control industrial (SCADA).
· Actuado neumático o hidráulico:
Ideal para el cierre rápido o de emergencia, especialmente en oleoductos y gasoductos.
La automatización es cada vez más parte de la clasificación moderna de válvulas de bola de gran tamaño, lo que permite un funcionamiento más inteligente y seguro.
7. estándares y certificaciones
Al evaluar la clasificación de las válvulas de bola de gran tamaño, los ingenieros deben hacer referencia a las normas internacionales clave:
· API 6D-Especificación para válvulas de tubería
· ASME B16.34-Válvulas: Con brida, roscado y extremo de soldadura
ISO 14313-Industrias del petróleo y del gas natural-Sistemas de transporte por tuberías
· EN 12516-Válvulas industriales-Pruebas de resistencia y presión
· NACE MR0175 / ISO 15156-Materiales para servicios agrios (entornos H₂S)
El cumplimiento de estos estándares garantiza la fiabilidad, seguridad y compatibilidad en todos los mercados globales.
8. cómo elegir la válvula de bola de tamaño grande derecha (paso a paso)
Aquí hay un método práctico para seleccionar la válvula correcta según los principios de la válvula de bola de gran tamaño de clasificación:
1. Defina su medio: gas, aceite, agua, vapor o lechada
2. Compruebe la presión y la temperatura: elija la clase y el material apropiados de la presión
Tipo de la estructura 3. Select: flotando para el tamaño pequeño/el trunnion para de gran tamaño
4. elegir tipo de conexión: brida o soldada según el diseño del sistema
5. considere el método de accionamiento: manual, engranaje o automatizado
6. Verifique el cumplimiento del estándar: API 6D, ASME o ISO según sea necesario
7. evaluar las necesidades de mantenimiento: diseño de cuerpo soldado o dividido
Seguir este método garantiza que la selección de su válvula coincida con los requisitos técnicos y operativos.
9. Resumen: Takeaways clave
· El conocimiento de la válvula de bola de gran tamaño de clasificación es esencial para la selección correcta de la válvula.
Las categorías principales incluyen estructura, material, conexión y tipo de operación.
· Los diseños montados en el tronco dominan los sistemas de gran diámetro y alta presión.
La selección de materiales y el cumplimiento de las normas son fundamentales para la seguridad y la fiabilidad.
El uso de un enfoque estructurado ahorra costos, mejora el rendimiento y evita fallas.
Al comprender la clasificación completa de la válvula de bola de gran tamaño, los ingenieros y los equipos de adquisiciones pueden elegir con confianza la mejor válvula para cualquier aplicación.
¿Necesita soporte técnico?
Si está buscando asesoramiento de expertos o asistencia de diseño personalizado paraVálvulas de bola de gran tamañoPóngase en contacto con nuestro equipo de ingeniería. Proporcionamos válvulas certificadas por API y podemos recomendar el producto ideal en función de sus necesidades de medio de flujo, presión e instalación.
