Разблокировка управления потоком: полное руководство по трехходовым шаровым клапанам

Введение

Трехходовые шаровые краны являются важными компонентами в системах управления жидкостью, предлагая превосходную универсальность по сравнению со стандартными двусторонними клапанами. Благодаря своей уникальной конструкции, позволяющей использовать несколько конфигураций потока, эти клапаны играют решающую роль в отраслях промышленности, начиная от нефти и газа до HVAC и очистки воды. Это подробное руководство объясняет, какТрехходовой шаровой кранФункции, свои ключевые изменения дизайна, и где оно поставляет большинств значение в промышленных и коммерческих применениях.

Как работает трехходовой шаровой клапан

Основной принцип работы

Трехходовой шаровой кран контролирует поток жидкости с помощью вращающейся сферы («шар») с точно обработанными портами. Положение шара определяет путь потока между тремя отверстиями клапана, позволяя:

·Отвод потока(Направление жидкости/газа между двумя путями)

·Смешивание потока(Объединение двух входов в один выход)

·Возможность отключения(Полностью блокирует поток)

Клапан управляется вручную через ручку или автоматически с помощью пневматических/электрических приводов для дистанционного управления.

Ключевые компоненты Разъяснения

1.Корпус клапана-Обычно нержавеющая сталь, латунь или ПВХ для коррозионной стойкости

2.Вращающийся шар-Содержит L-образное или Т-образное отверстие для управления потоком

3.Места клапана-Обеспечивают плотное уплотнение при закрытии (часто PTFE для долговечности)

4.Стебель-Передает вращательную силу от ручки к шару

5.Привод(Дополнительно)-Позволяет автоматизированное управление в промышленных системах

L-Port против T-Port: понимание двух основных типов

L-порт три пути шаровые клапаны

·Шаблон потока: Поворот на 90 ° отвлекает поток между двумя портами, блокируя третий

·Лучшее для: Переключение между двумя источниками (например, альтернативное водоснабжение);

· Общие приложения:

O Обходные клапаны системы охлаждения

O Топливопроводы с двумя источниками

O Переключение процессов на химических заводах

T-порт три пути шаровые краны

·Шаблон потока: Можно смешать два притока в один или разделить один приток на два

·Лучшее для: Смешивание приложений, где необходим непрерывный поток.

·Общие приложения:

O Смешивание горячей/холодной воды в HVAC

O Химические системы дозирования

O смешивание промышленных процессов

Сравнительная таблица:

Лучшие промышленные применения трехходовых шаровых кранов

1. Нефть & газовая промышленность

· Отвод потока трубопровода

· Регулирование давления на нефтеперерабатывающих заводах

· Системы смешивания сырой нефти

2. Химическая обработка

· Безопасное смешивание реактивных соединений

· Коррозионная обработка жидкостей (требует специальных сплавов, таких как Хастеллой)

3. Системы ОВКВ

· Зональный контроль в сетях отопления/охлаждения

· Энерго-эффективное смешивание воды

4. Обработка воды и сточных вод.

· Системы обратной промывки фильтров

· Направление потока осадка

5. Еда & фармацевтическое производство

· Гигиенический дизайн (доступные клапаны 3А)

· Точное смешивание ингредиентов

Руководство по выбору: Выбор правильного трехходового шарового клапана

Ключевые факторы выбора

✔Совместимость материалов-Подбор смаченных деталей к типу жидкости (например, нержавеющая сталь для агрессивных сред)

✔Номинальное давление/температура-Убедитесь, что клапан соответствует системным требованиям

✔Конфигурация порта-L-порт для переключения против T-порта для смешивания

✔Метод срабатывания-Ручной, пневматический, или электрический основанный на потребностях автоматизации

✔Отраслевые сертификаты-API 6D, ISO 9001 или соответствие FDA при необходимости

Про подсказка: Для применений высоко-цикла, определите усиленные места ПТФЭ на более длинный срок службы.

Техническое обслуживание & Устранение неисправностей Советы

Регулярное техническое обслуживание

· Смазывать стебли ежегодно (проверьте руководство производителя)

· Проверьте уплотнения для износа в абразивных средах применения

· Циклические клапаны периодически, если используется нечасто

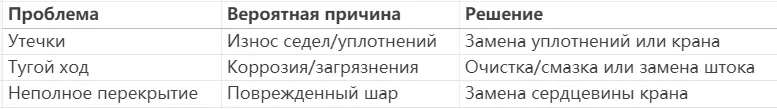

Общие вопросы & Решения

Будущие тенденции в технологии трехходовых клапанов

·Умные клапаны: Версии с поддержкой IoT с мониторингом потока

·Передовые материалы: Керамические покрытия для исключительной износостойкости.

·Компактный дизайн: Клапаны для экономии места для модульных систем.

Заключение

Трехходовой шаровой кран, от простого отвода потока до сложного смешивания, остается одним из самых гибких доступных решений для управления потоком. Понимая различия между конфигурациями L-порта и T-порта, а также правильные критерии выбора, инженеры могут оптимизировать эти клапаны практически для любого промышленного процесса.

Для вашего следующего критического пронзительного проекта, запросите цитату на нашем аттестованномТрехходовые шаровые краныСегодня. Позвольте нашей инженерной команде помочь вам выбрать идеальное решение клапана
