Introducción
Las válvulas de bola de tres vías son componentes esenciales en los sistemas de control de fluidos, que ofrecen una versatilidad superior en comparación con las válvulas de dos vías estándar. Con su diseño único que permite múltiples configuraciones de flujo, estas válvulas desempeñan un papel crítico en industrias que van desde petróleo y gas hasta HVAC y tratamiento de agua. Esta guía completa explica cómo unVálvula de bola de tres víasSus principales variaciones de diseno y donde ofrece el mayor valor en aplicaciones industriales y comerciales.
Cómo funciona una válvula de bola de tres vías
Principio básico de funcionamiento
Una válvula de bola de tres vías controla el flujo de fluido utilizando una esfera giratoria (la "bola") con puertos mecanizados con precisión. La posición de la bola determina la trayectoria del flujo entre las tres aberturas de la válvula, lo que permite:
·Desvío de flujo(Dirigiendo líquido/gas entre dos caminos)
·Mezcla de flujo(Combinando dos entradas en una salida)
·Capacidad de cierre(Bloqueando completamente el flujo)
La válvula se opera manualmente a través de un mango o automáticamente utilizando actuadores neumáticos/eléctricos para el control remoto.
Componentes clave explicados
1.Cuerpo de la válvula-Típicamente acero inoxidable, latón o PVC para resistencia a la corrosión
2.Bola giratoria-Contiene un orificio en forma de L o en forma de T para el control de flujo
3.Asientos de válvula-Proporcionar un sello apretado cuando está cerrado (a menudo PTFE para mayor durabilidad)
4.Tallo-Transmite la fuerza de rotación del mango a la bola
5.Actuador(Opcional)-Permite el control automatizado en sistemas industriales
L-Port vs. T-Port: Entendiendo los dos tipos principales
Válvulas de bola de tres vías del L-puerto
·Patrón de flujo: Giro de 90 ° desvía el flujo entre dos puertos mientras bloquea el tercero
·Mejor paraCambio entre dos fuentes (por ejemplo, suministros de agua alternativos)
· Aplicaciones comunes:
O Válvulas de derivación del sistema de enfriamiento
O líneas de combustible de doble fuente
O Conmutación de procesos en plantas químicas
Válvulas de bola de tres vías T-Port
·Patrón de flujo: Puede mezclar dos entradas en una o dividir una entrada en dos
·Mejor paraAplicaciones de mezcla donde se necesita flujo continuo
·Aplicaciones comunes:
O Mezcla de agua caliente/fría en HVAC
Sistemas de dosificación químicos de o
Mezcla del proceso industrial de o

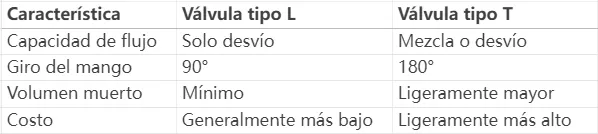

Tabla de comparación:
Principales aplicaciones industriales de las válvulas de bola de tres vías
Industria 1. Oil & Gas
· Pipeline desvío de flujo
· Regulación de la presión en las refinerías
· Sistemas de mezcla de petróleo crudo
2. Procesamiento químico
· Mezcla segura de compuestos reactivos
· Manejo de fluidos corrosivos (requiere aleaciones especiales como Hastelloy)
3. Sistemas HVAC
· Control de zona en redes de calefacción/refrigeración
· Mezcla de agua energéticamente eficiente
4. agua y tratamiento de aguas residuales
· Sistemas de retrolavado de filtro
· Rredirección del flujo de lodo
5. alimentos y fabricación farmacéutica
· Diseño higiénico (válvulas obedientes 3A disponibles)
· Mezcla de ingredientes precisos
Guía de selección: Elegir la válvula de bola de tres vías correcta
Factores de selección clave
✔Compatibilidad material-Haga coincidir las piezas húmedas con el tipo de fluido (por ejemplo, acero inoxidable para medios corrosivos)
✔Presión/temperatura nominal-Asegure que la válvula cumple requisitos de sistema
✔Configuración del puerto-L-puerto para la conmutación vs. T-puerto para la mezcla
✔Método de accionamiento-Manual, neumático, o eléctrico basado en necesidades de la automatización
✔Certificaciones de la industriaCumplimiento de API 6D, ISO 9001 o FDA cuando sea necesario
Consejo profesional: Para aplicaciones de ciclo alto, especifique los asientos de PTFE reforzado para una vida útil más larga.
Consejos de mantenimiento y solución de problemas
Mantenimiento de rutina
· Lubricar los tallos anualmente (consultar las directrices del fabricante)
· Inspeccione los sellos para el desgaste en aplicaciones de medios abrasivos
· Válvulas de ciclo periódicamente si se usan con poca frecuencia

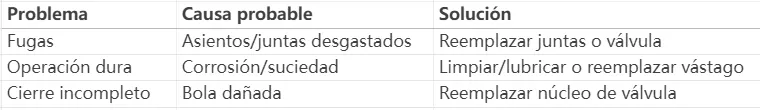

Problemas comunes y soluciones
Tendencias futuras en tecnología de válvulas de tres vías
·Válvulas inteligentes: Versiones habilitadas para IoT con monitoreo de flujo
·Materiales avanzados: Recubrimientos cerámicos para una resistencia extrema al desgaste
·Diseños compactos: Válvulas del ahorro de espacio para los sistemas modulares
Conclusión
Desde la desviación de flujo simple hasta las aplicaciones de mezcla complejas, la válvula de bola de tres vías sigue siendo una de las soluciones de control de flujo más flexibles disponibles. Al comprender las diferencias entre las configuraciones de puerto L y puerto T, junto con los criterios de selección adecuados, los ingenieros pueden optimizar estas válvulas para prácticamente cualquier proceso industrial.
Para su próximo proyecto de tuberías críticas, solicite una cotización en nuestro certificadoVálvulas de bola de tres víasHoy. Deje que nuestro equipo de ingeniería le ayude a seleccionar la solución de válvula perfecta
