¿Cómo afectan las diferencias de válvula de bola y válvula de retención a su sistema de tuberías?

Fallas en tuberíasCostar millones de proyectos industriales en tiempo de inactividad cada año. Necesitas la correctaEstrategia de control de flujoPara evitar un reflujo catastrófico y asegurar un apagado eficiente. La elección del tipo incorrecto de válvula destruye la integridad del sistema. AVálvula de bolaPermite un control preciso de encendido/apagado a través de un mecanismo de rotación manual o automatizado, mientras que una válvula de retención evita automáticamente el reflujo utilizando la presión de los medios. La comprensión de las distintas funciones de la válvula de bola y la válvula de retención garantiza la seguridad del sistema y la eficiencia operativa.

He visto a muchos gerentes de compras luchar con los matices específicos de la selección de válvulas. Se podría pensar que una válvula es sólo una válvula, pero la realidad de la ingeniería es diferente. Quiero compartir mi experiencia con respecto a estos dos componentes críticos. Aprenderá exactamente cómo elegir entre ellos para ahorrar el presupuesto de su empresa.

¿Cuáles son los mecanismos de funcionamiento fundamentales?

La confusión con respecto a la operación de la válvula causa accidentes en el sitio de construcción. No puede permitirse una apertura de la válvula cuando se supone que debe cerrarse. ElMétodo de accionamientoDefine la seguridad de su personal. La válvula de bola utiliza unManija de cuarto de vueltaO actuador para detener mecánicamente el flujo de fluido. La válvula de retención se basa completamente en los diferenciales de presión para abrirse y cerrarse automáticamente sin intervención humana.

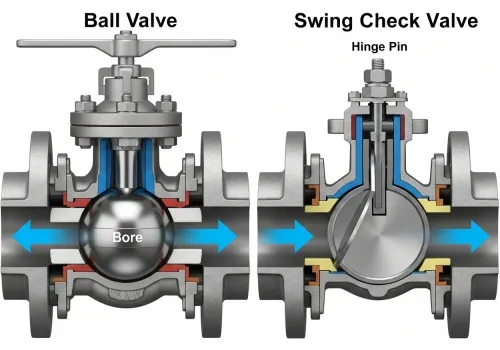

Siempre explico la diferencia a mis clientes usando una analogía simple. Una válvula de bola es como una puerta por la que debes caminar y encerrarte. Una válvula de retención es como un torniquete que solo gira en una dirección. La válvula de bola es un dispositivo activo. Usted o un sistema automatizado debe decirle qué hacer. Dentro de la carcasa, una unidad de cierre esférica con un orificio (el puerto) gira 90 grados. Cuando el agujero se alinea con la tubería, el flujo continúa. Cuando gira perpendicular a la tubería, el flujo se detiene. Esto proporciona un sello hermético. Recomiendo estos para aplicaciones de aislamiento donde se necesita un cierre a prueba de burbujas. La válvula de retención es un dispositivo pasivo. Funciona en función del estado de ánimo de la tubería. Si la bomba empuja el fluido hacia adelante, la válvula se abre. Si la bomba se detiene y la gravedad tira del fluido hacia atrás, la válvula se cierra de golpe. Llamamos a esto"Prevención de reflujo". En la válvula de flujo, probamos estos mecanismos rigurosamente. La combinación correcta de válvula de bola y válvula de retención en un sistema protege las bombas de invertir y girar hacia atrás. Aquí hay un desglose de las diferencias mecánicas:

¿Dónde debe instalar estas válvulas para una máxima eficiencia?

La colocación incorrecta de las válvulas conduce a fugas inmanejables y fallas en el equipo. La integridad de su sistema depende completamente de la ubicación estratégica de cada componente. La eficiencia operativa disminuye significativamente con malas elecciones de diseño. Instale válvulas de bola aguas arriba del equipo para permitir el aislamiento durante el mantenimiento. Coloque las válvulas de retención inmediatamente aguas abajo de las bombas para proteger la maquinaria costosa de daños de flujo inverso o golpe de ariete.

He trabajado con empresas EPC durante más de 18 años. Con frecuencia veo diseños en los que el ingeniero olvida la válvula de retención cerca del compresor. Esto es peligroso. Debe usar válvulas de bola en los siguientes escenarios:

1.Control Stop/StartEs necesario detener el flujo a una sección de la planta.

2.Cierre de emergenciaNecesitas un giro rápido de 90 grados para matar la línea.

3.Regulación de flujo (limitada)Puedes usar válvulas de bola de puerto V para estrangulamiento, aunque las válvulas de globo son mejores. Debe utilizar válvulas de retención en estos escenarios:

4.Protección de la bomba: Esto no es negociable. El fluido que fluye de regreso a una bomba hace que el impulsor se deslice a la inversa. Esto rompe el eje.

5.Líneas verticalesLa gravedad tira del fluido hacia abajo. Una válvula de retención impide que la columna de agua drena el sistema.

6.Líneas de mezcla:Evitas que un medio contamine la fuente de otro. Mezclar los dos tipos causa problemas. Existe una "válvula de retención de bola", pero no la confunda con una válvula de bola estándar. Una válvula de retención de bola utiliza una bola flotante para bloquear el reflujo. No tiene mango. A menudo aconsejo a los clientes sobre el emparejamiento específico de la válvula de bola y la válvula de retención para líneas de alta presión. Por ejemplo, en una refinería de petróleo, se coloca una válvula de retención de oscilación después de la bomba de crudo. A continuación, coloque una válvula de bola montada Trunnion aguas abajo de esa válvula de retención. Si la válvula de retención falla, puede cerrar la válvula de bola para repararla. Esta redundancia es vital.

¿Cómo afectan las elecciones de materiales y diseño a la longevidad?

La corrosión come las ganancias de su proyecto más rápido que cualquier otro factor. La sustitución de válvulas requiere costosas paradas y costos de mano de obra. La selección de materiales previene fallas prematuras y garantiza la seguridad. Seleccione los materiales de la válvula en función de las propiedades químicas del fluido y las clasificaciones de presión del sistema. El acero inoxidable funciona mejor para medios corrosivos, mientras que el acero al carbono se adapta a aplicaciones de aceite y gas de alto calor. Mi equipo de producción en la válvula de flujo se centra en gran medida en la calidad del material. Una válvula barata es costosa a largo plazo. Cuando selecciona una válvula de bola, elige entre "Flotante" y "Trunnion".

·Bola flotante:La presión empuja la bola contra el asiento. Esto es bueno para baja a media presión.

·Bola de TrunnionLa bola está anclada en la parte superior e inferior. Esto es esencial para diámetros grandes y alta presión. Reduce el par necesario para girar el mango. Cuando se selecciona una válvula de retención, el diseño importa para el efecto "slam".

·Swing Check:Simple, barato, pero puede cerrar de golpe fuerte (martillo de agua).

·** Disco basculante** Cierra más rápido y silencioso.

·Comprobación de pistón/elevación: Bueno para el gas de alta presión. Recuerdo un proyecto en Oriente Medio. El cliente utilizó una válvula de retención de latón estándar en una línea de gas amargo. El sulfuro de hidrógeno destruyó el interior en semanas. Lo reemplazamos con unAcero inoxidable compatible con NACEUnidad. También debe considerar el "valor Cv" o coeficiente de flujo. Las válvulas de bola típicamente tienen un alto Cv. Ofrecen poca resistencia al flujo. Las válvulas de retención tienen un Cv más bajo porque el fluido debe empujar el disco para abrirlo. Esto crea una caída de presión. Su bomba debe ser lo suficientemente fuerte como para superar esto. Abajo hay una guía paraSelección de materialBasado en mi experiencia:

Equilibrar el costo y el rendimiento de la válvula de bola y la válvula de retención requiere un profundo conocimiento de la industria. Ayudamos a nuestros socios a tomar estas decisiones todos los días.

Conclusión

Las válvulas de bola proporcionan control manual y cierre apretado, mientras que las válvulas de retención ofrecen protección automática contra reflujo. La válvula EFlow integra ambas para garantizar que su tubería funcione de manera segura y eficiente. Elige la herramienta adecuada.
