¿Cuáles son las partes clave de una válvula de mariposa y cómo funcionan?

Luchando por identificar el derechoComponentes de la válvula¿Para su proyecto de tubería? Ignorar detalles de diseño específicos a menudo conduce a fallas en el sistema y desperdicio de presupuesto. Explicaré exactamente qué hace que estas válvulas funcionen. Las partes esenciales de unVálvula de mariposaIncluyen el cuerpo, el disco, el asiento y el tallo. Estos componentes trabajan juntos en un movimiento de un cuarto de vuelta para detener o iniciar el flujo de fluido. Saber cómo funciona cada pieza le ayuda a elegir el equipo más duradero para su aplicación industrial.

Sé que entender estos componentes puede ser complicado, así que déjame desglosarlo simplemente para ti.

¿Cuáles son las partes críticas de una válvula de mariposa?

¿Sabe exactamente qué componentes manejan la presión en su sistema de tuberías? Si elige los materiales incorrectos para estas piezas específicas, corre el riesgo de fugas y costosos tiempos de inactividad. Las partes críticas de una válvula de mariposa consisten en el cuerpo estacionario, el disco móvil, el asiento de sellado y el vástago. Estos cuatro elementos principales determinan laCalificación de presión,Resistencia química, Y la vida útil general de la válvula en su proyecto.

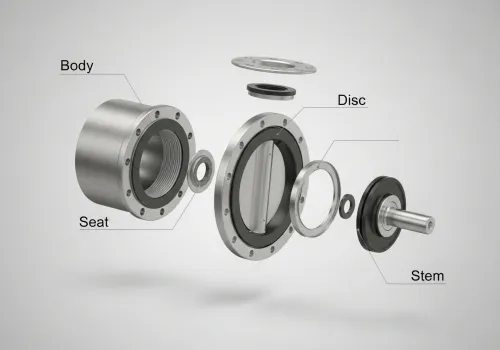

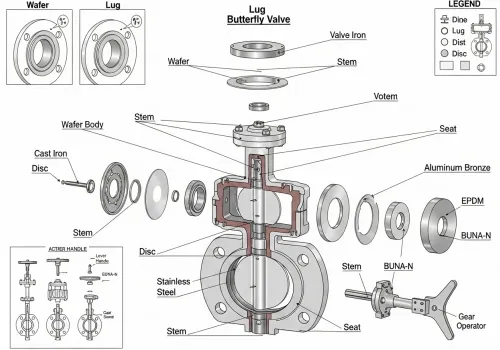

En mi experiencia en Eflow Valve, he visto que conocer la función específica de cada parte ayuda a hacer la compra correcta. Veamos más de cerca estos componentes. En primer lugar, el cuerpo de la válvula es la cubierta exterior. Se ajusta entre las bridas de la tubería. Los diseños más comunes que veo son el tipo Wafer, que se intercala entre bridas, y el tipo Lug, que tiene orificios roscados para pernos. El cuerpo debe estar hecho de un material fuerte comoHierro dúctilOAcero inoxidablePara soportar la presión del fluido. Segundo, el disco es el corazón de la válvula. Actúa como una puerta. Cuando la válvula está cerrada, el disco bloquea la línea. Cuando está abierto, gira 90 grados para dejar pasar el líquido. Los fabricantes a menudo diseñan el disco para que sea delgado para mejorar el flujo. En tercer lugar, el asiento es el forro interior. Crea un sello a prueba de fugas cuando el disco empuja contra él. Esto generalmente está hecho de elastómeros como EPDM o PTFE rígido, pero para trabajos de alta temperatura, utilizamos asientos de metal. En cuarto lugar, el vástago conecta el disco al mango o actuador en el exterior. Transmite la fuerza de giro. Aquí hay una tabla simple para ayudarlo a comparar los materiales que se usan a menudo para estas partes:

Comprender estas partes de una válvula de mariposa le permite especificar los requisitos correctos para su proveedor, asegurando que el producto se adapte perfectamente a sus necesidades.

¿Cómo interactúan estos componentes durante la operación?

Puede que tengas las partes correctas, pero ¿entiendes cómo se mueven juntas? La falta de conocimiento sobre el mecanismo de operación puede conducir a un uso inadecuado y un rápido desgaste. El principio de funcionamiento depende del vástago que gira el disco contra el asiento. Un simple giro de 90 grados mueve la válvula de completamente abierta a completamente cerrada, proporcionando un control de flujo rápido y eficiente para su sistema.

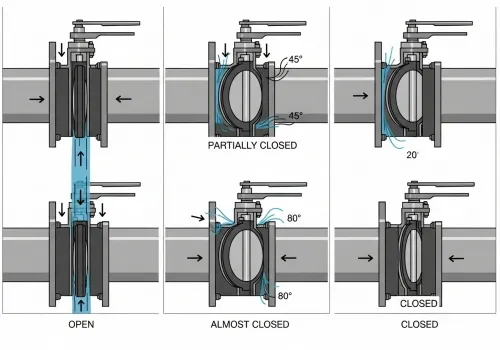

Cuando explico esto a mis clientes, lo describo como una acción de cuarto de vuelta. Esto es diferente de una válvula de compuerta que requiere muchas vueltas. La operación comienza en el mecanismo de accionamiento. Esto puede ser una simple palanca de mano para tuberías pequeñas, una rueda de engranaje para tuberías más grandes o un actuador eléctrico o neumático para sistemas automatizados. Cuando se aplica fuerza al actuador, gira el vástago. Dado que el vástago está conectado al disco, el disco gira. En la posición abierta, el disco permanece paralelo al flujo. Esto permite que el agua o el aceite pasen a su alrededor. Sin embargo, el disco está siempre en el centro del flujo, lo que provoca una ligera caída de presión. Cuando cierra la válvula, el vástago gira el disco perpendicular al flujo. Los bordes del disco presionan firmemente en el asiento. Aquí es donde importa la calidad del asiento. Si el asiento es blando (elástico), el disco se comprime en él para detener todas las fugas. También quiero mencionar el diseño Double Offset. En las válvulas estándar, el vástago pasa por el centro del disco. EnTipos dobles de la compensación, El tallo está ligeramente descentrado. Esta acción similar a una leva aleja el disco del asiento inmediatamente cuando se abre. Esto reduce la fricción y el desgaste en el sello. Esto es muy importante si está comprando válvulas para uso de alta frecuencia. Así es como se comparan los métodos de actuación:

·Palanca manual: Bueno para tamaños pequeños, operación rápida.

·Caja de cambios: Necesario para tamaños grandes (por encima de DN 200) para reducir el esfuerzo necesario para girar la rueda.

·Neumático/hidráulico: utiliza presión de aire o fluido para el control remoto automático.

·Eléctrico: utiliza un motor para un control y posicionamiento precisos.

¿Por qué debería elegir válvulas de mariposa para su proyecto?

¿Le preocupa que su diseño actual de tuberías sea demasiado pesado o demasiado caro? Las válvulas tradicionales pueden ser voluminosas y costosas, ocupando un espacio valioso y aumentando su presupuesto de envío e instalación. Las válvulas de mariposa ofrecen una gran ventaja porque son livianas, compactas y rentables. Su diseño simple requiere menos material que las válvulas de compuerta o globo, lo que las convierte en la opción más inteligente para tuberías de gran diámetro en los sectores de agua y energía.

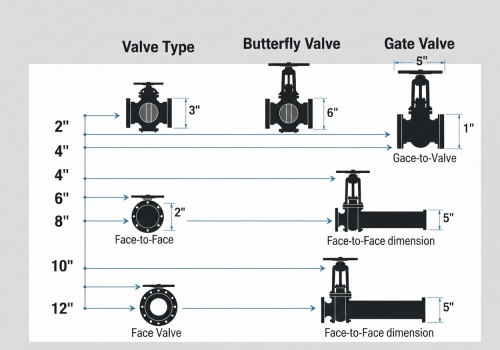

Siempre les digo a mis socios en la industria de EPC que elegir el tipo de válvula correcto ahorra dinero de dos maneras: costo de compra yCoste de la instalación. En primer lugar, fíjate en el diseño. Debido a que las partes de una válvula de mariposa son compactas, la dimensión cara a cara es corta. Una válvula de compuerta del mismo tamaño podría ser tres veces más ancha y mucho más pesada. Esto significa que no necesita tantos soportes de tubería. También los hace más fáciles de instalar en espacios reducidos, como en un barco o en una planta abarrotada. Segundo, considere el costo. Para tuberías pequeñas, la diferencia de precio es pequeña. Pero una vez que supere el DN 300 (12 pulgadas), una válvula de mariposa es mucho más barata que una válvula de compuerta o de bola. Esto se debe a que utiliza menos metal. Dado que EFlow Valve suministra grandes proyectos, sabemos que estos ahorros se suman rápidamente. En tercer lugar, son versátiles. Puedes utilizarlos paraAbastecimiento de aguaAguas residuales, protección contra incendios y manejo de combustible. Manejan grandes volúmenes de fluido muy bien. Si bien son principalmente para el servicio de encendido/apagado, pueden hacer algo de regulación de flujo, aunque sugiero evitar esto durante largos períodos para proteger el disco. Por último, veamos el mantenimiento. Hay menos partes móviles. No hay bolsillos para atrapar escombros como en una válvula de compuerta. Los sellos son a menudo reemplazables. Esto mantiene sus costos operativos a largo plazo bajos. Aquí hay un resumen de los beneficios:

1. ligero: más fácil de manejar e instalar.

2. Compacto: Ahorra espacio en sus instalaciones.

Acción rápida: se abre y se cierra en segundos.

4. mantenimiento bajo: El diseño simple significa que menos cosas pueden romperse.

5. alto rendimiento: Las opciones como diseños doble-excéntricos manejan altas presiones eficientemente.

Conclusión

Para seleccionar el mejor equipo, debe comprender el cuerpo, el disco, el asiento y el vástago. Estas partes de una válvula de mariposa definen su rendimiento, asegurando que su proyecto funcione sin problemas y de manera eficiente.
