¿Cómo funcionan las válvulas para controlar el flujo en sistemas de tuberías industriales?

Las tuberías transportan recursos esenciales como petróleo, gas y agua cada segundo. Sin un mecanismo de control, estos poderosos flujos se vuelven peligrosos y caóticos. Necesita interruptores mecánicos confiables para regular la presión y detener las fugas al instante. Válvulas actúan como las puertas de control mecánico en cualquier sistema de tuberías. Para responder exactamente cómo funcionan las válvulas, obstruyen físicamente el paso interno de la tubería usando unElemento de cierre-Como una bola, un disco o una puerta. Esto regula el movimiento del fluido, deteniendo el flujo por completo o estrangulando para administrar la presión y el volumen de manera efectiva.

Muchas personas piensan que las tuberías son solo tubos metálicos estáticos que se sientan allí. La realidad es que las válvulas hacen que el sistema esté vivo y sea funcional.

¿Cuáles son los componentes fundamentales dentro de una válvula?

Verá el volante o la palanca en el exterior del conjunto. Es posible que no sepa lo que sucede dentro de la carcasa de metal. Comprender las partes centrales evita malas decisiones de compra y dolores de cabeza de mantenimiento. El mecanismo interno determina la fiabilidad de la válvula. Cada válvula depende de un cuerpo, un asiento y un vástago para funcionar correctamente. El cuerpo mantiene la presión, el asiento sella la conexión y el vástago mueve el mecanismo de cierre. Estas piezas trabajan juntas para garantizar que el sistema permanezca libre de fugas bajo alta presión.

He pasado años mirando las especificaciones de la válvula. La confusión generalmente proviene de"Recortar". Vamos a desglosar la anatomía de una válvula para entender la física detrás de ella. La válvula no es solo una pieza de metal. Es una colección de piezas que trabajan al unísono. El cuerpo es la cáscara externa. Alberga las partes internas y se conecta al sistema de tuberías. Debe ser lo suficientemente fuerte como para soportar la presión del fluido. El capó es la cubierta para la abertura en el cuerpo. Protege las partes internas. Retire esta parte cuando necesite reparar las partes internas de la válvula. El Trim se refiere a las partes internas que entran en contacto con el fluido. Esto incluye el vástago, el asiento y el disco (o puerta/bola). El vástago conecta el actuador o el volante al disco interior. El asiento es la superficie contra la que el disco empuja para crear un sello hermético. Aquí hay un desglose simple de las funciones:

Componente	Función	Por qué es importante
Actuador	Opera el vástago	Es el “músculo” que abre o cierra la válvula.
Vástago	Transmite el movimiento	Si se rompe, la válvula queda atascada en una posición.
Disco / Compuerta	La barrera	Esta pieza detiene físicamente el flujo.
Asiento	El sello	Un asiento dañado provoca fugas internas.

Cuando gira el mango, el vástago mueve el disco hacia el asiento. Esto crea una barrera física. La presión del fluido empuja contra esta barrera. La resistencia del sello depende de la precisión del asiento y la fabricación del disco.

¿Qué tipo de válvula se adapta a las necesidades específicas de su proyecto?

Elegir la válvula incorrecta conduce a un rápido desgaste y falla del sistema. Reemplazarlos causa un costoso tiempo de inactividad para su cliente. Debe hacer coincidir el diseño específico con los requisitos de la aplicación. Diferentes diseños manejan la dinámica de flujo de manera diferente. Las válvulas de compuerta funcionan mejor para el control de encendido/apagado, mientras que las válvulas de globo sobresalen en el estrangulamiento. La selección del tipo correcto depende de si necesita una regulación precisa del flujo o un aislamiento simple.

A menudo veo que los ingenieros especifican la válvula incorrecta para el trabajo. Ellos utilizan aPuerta vAlvePara acelerar el flujo. Esto destruye la válvula rápidamente. El fluido de alta velocidad erosiona la parte inferior de la compuerta. Esto conduce a fugas. Necesita conocer la categoría específica de la válvula. Estas válvulas utilizan un movimiento de giro para abrir.

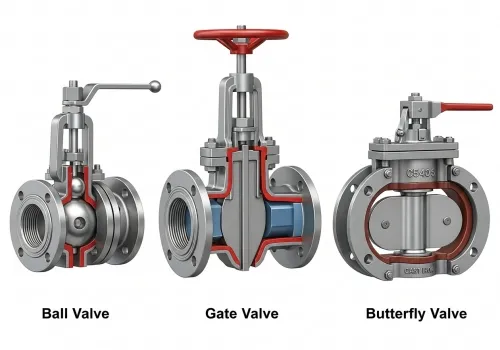

· Válvulas de bolaUna esfera hueca se encuentra dentro de la tubería. Un giro de 90 grados alinea el agujero con la tubería. El flujo es suave. Se sellan muy fuertemente.

·Válvulas de mariposaUn disco se encuentra en el centro de la tubería. Gira de lado para dejar pasar el fluido. Estos son ligeros y buenos para diámetros grandes. Válvulas de movimiento lineal Estas válvulas utilizan un movimiento deslizante.

·Válvulas de compuertaUna puerta de metal se desliza hacia abajo para cortar el flujo. Solo deben estar completamente abiertos o completamente cerrados. No ofrecen resistencia cuando están abiertos.

·Válvulas de globoUn tapón se mueve hacia arriba y hacia abajo contra el flujo. Esto es perfecto para regular el volumen de flujo. El diseño obliga al fluido a cambiar de dirección, lo que disminuye la presión. Así es como los clasifica para su compra:

Tipo de la válvula	Mejor uso	Tipo de movimiento	Caída de presión
Puerta	Aislamiento (On/Off)	Lineal	Bajo
Globo	Restricción (Reglamento)	Lineal	Alto
Bola	Aislamiento rápido	Rotatorio	Bajo
Mariposa	Tubos grandes/baja presión	Rotatorio	Bajo
Comprobar	Prevenir el reflujo	Automático	Medio

¿Cómo funcionan las válvulas en un escenario de válvula de retención? Es diferente. No tienen un mango. El flujo del fluido empuja la válvula abierta. Si el flujo se detiene o se invierte, la gravedad o un resorte cierra la válvula. Esto protege las bombas de daños.

¿Cómo impactan los materiales en el rendimiento y la longevidad de la válvula?

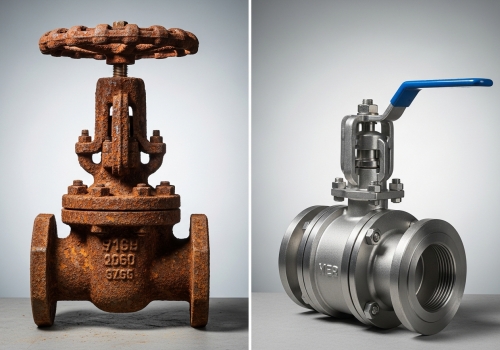

Fluidos corrosivosDestruir metales débiles en cuestión de semanas. Una válvula barata se convierte en la parte más costosa de su proyecto si falla temprano. La selección de material determina la vida útil de todo el bucle. Las válvulas industriales se enfrentan a temperaturas extremas y productos químicos corrosivos.Acero inoxidableEl hierro fundido y el latón ofrecen diferentes niveles de resistencia. La elección correcta del material asegura que el sello interno permanezca apretado y el cuerpo sobreviva al ambiente hostil.

El fluido dicta el metal. Siempre pregunto a mis clientes qué está fluyendo dentro de la tubería. ¿Es agua de mar? ¿Es ácido? ¿Es vapor de alta temperatura? Hierro fundido Esto es barato y fuerte. Lo usamos para líneas de agua y alcantarillado. Crea un cuerpo grueso. Es quebradizo. Puede agrietarse si se golpea con fuerza. Se oxida fácilmente si no se pinta. Acero al carbono Este es el estándar para el petróleo y el gas. Maneja bien la alta presión y la alta temperatura. Es duro. Resista el duro entorno de una refinería. Acero inoxidable Esto es para ambientes corrosivos o industrias limpias como alimentos y medicinas. Resiste el óxido. Cuesta más. Dura mucho más tiempo. Latón/Bronce Utilizamos esto para tuberías más pequeñas y de baja presión. Resiste bien la corrosión. Es suave en comparación con el acero. El material de sellado también es vital. Esto suele ser "Sentado suave" o "Sentado de metal".

·Asiento suave: Utiliza teflón (PTFE) o caucho. Se sella perfectamente apretado (hermético a las burbujas). No puede soportar el calor extremo.

·Metal sentado: Metal toca metal. Se filtra una pequeña cantidad. Sobrevive al fuego y al calor extremos. Cuando se pregunta cómo funcionan las válvulas durante 20 años, la respuesta está en el material. Una válvula de acero al carbono en una línea de agua salada fallará. Una válvula de acero inoxidable en la misma línea funcionará durante décadas. Usted paga más por adelantado para ahorrar dinero más tarde.

Conclusión

Las válvulas son los puntos críticos de control que hacen que los sistemas de tuberías sean seguros y funcionales. Debe comprender la mecánica, los tipos y los materiales para tomar la decisión correcta. Centerway Steel ha pasado décadas dominando tuberías. Ahora aportamos esa misma experiencia a nuestra nueva división, Válvula de flujo. Somos su proveedor integral de válvulas industriales de alta calidad que se adaptan a las necesidades exactas de su proyecto.
