¿Por qué la válvula de retención hidráulica es el héroe anónimo de su sistema de tuberías?

Las fallas en el sistema hidráulico pueden costarle a su empresa miles de dólares en tiempo de inactividad y piezas de repuesto. A menudo, culpamos a las costosas bombas por estas averías, pero el verdadero culpable suele ser un componente pequeño y pasado por alto que cuesta una fracción del precio. Un hidráulicoVálvula de retenciónEs un dispositivo de control direccional que permite que el fluido fluya libremente en una dirección mientras lo bloquea estrictamente en la dirección opuesta. PreviniendoFlujo inversoProtege las bombas dePicos de presión, Mantiene la presión del sistema y garantiza un funcionamiento seguro, por lo que es esencial para cualquier circuito hidráulico confiable.

Muchos ingenieros y gerentes de compras subestiman la complejidad que implica la selección de este dispositivo simple. Sin embargo, ignorar las funciones específicas de estas válvulas puede provocar daños catastróficos en toda su infraestructura. Permítame explicarle por qué este componente es vital para sus operaciones y cómo lo abordamos en Eflow Valve.

¿Cómo funciona realmente una válvula de retención hidráulica en su sistema?

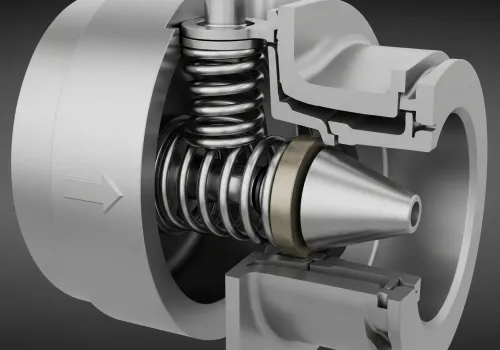

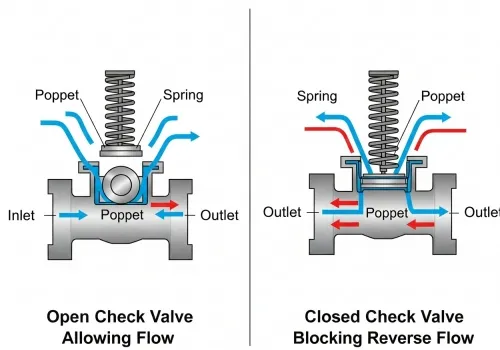

Se podría pensar que todas las válvulas son iguales, pero la mecánica interna determina su fiabilidad. Una simple falla aquí puede revertir el flujo y dañar su equipo aguas arriba al instante. La válvula funciona sobre un mecanismo diferencial de presión. Cuando la presión del fluido en la entrada excede el"Presión de craqueo"Del resorte interno, la válvula se abre para permitir el flujo. Por el contrario, si el flujo intenta revertir, la fuerza del resorte y la contrapresión cierran la válvula de retención, sellando la línea al instante.

En Eflow Valve, a menudo explicamos a nuestros clientes que la válvula de retención hidráulica es automática. No requiere un operador o una señal eléctrica para trabajar, lo que lo convierte en un seguro en muchos diseños. En el diseño estándar, el aceite fluye desde un puerto, empuja contra una ventosa o bola y sale por el otro lado. Una especificación crítica que siempre reviso con mis clientes de compras es la "presión de craqueo", la cantidad específica de fuerza requerida para comprimir el resorte y abrir la válvula. Si la presión se iguala o aumenta en el lado de salida, la válvula se cierra inmediatamente. Esto parece simple, pero la aplicación varía significativamente. Por ejemplo, una válvula utilizada para un bypass de intercambiador de calor necesita un resorte más fuerte (a menudo 65-100 psi) en comparación con una válvula de aislamiento de bomba (1-5 psi). Si instala el incorrecto, el sistema no funcionará correctamente. He visto sistemas que se sobrecalientan simplemente porque un equipo de mantenimiento instaló una válvula de retención estándar en lugar de una clasificada para tareas de derivación. Para ayudarlo a comprender el proceso de selección, aquí hay un desglose de los diseños internos comunes que suministramos:

¿Puede una simple válvula realmente salvar sus costosas bombas hidráulicas?

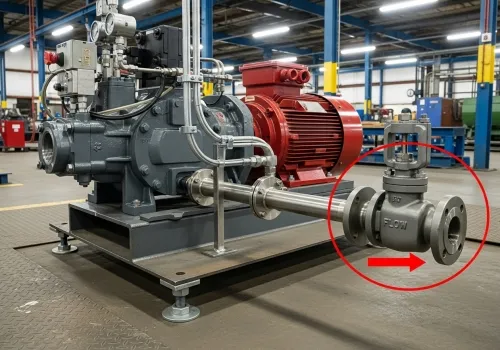

Reemplazar una bomba hidráulica principal es una pesadilla para cualquier gerente de proyecto. Implica altos costos, retrasos de producción significativos y horas de trabajo. Sorprendentemente, la mejor protección contra este desastre radica en una válvula de bajo costo. Una válvula de retención correctamente instalada ubicada inmediatamente aguas abajo de la bomba bloquea los picos de alta presión para que no se desplacen hacia atrás. Este aislamiento protege la carcasa de la bomba y los sellos delicados de las ondas de choque creadas cuando los cilindros dejan de moverse o cambian las direcciones.

Una de las lecciones más valiosas que aprendí en esta industria provino de un cliente que dirigía una planta de fabricación de madera contrachapada. Estaban ardiendo a través de bombas hidráulicas cada pocas semanas. Las carcasas de las bombas en realidad se estaban agrietando, lo que indicaba que picos masivos de presión estaban golpeando las unidades. Cuando investigamos el circuito, descubrimos que la válvula de retención hidráulica aguas abajo de la bomba estaba vacía: ¡faltaban el pistón interno y el resorte! Esto es lo que estaba sucediendo: cuando un cilindro hidráulico grande llega al final de su carrera, el aceite está "muerto" rápidamente. Esto detiene el movimiento del fluido a 15-30 pies por segundo al instante. La energía cinética se convierte en un pico de presión que puede ser tres veces la clasificación normal del sistema. Sin una válvula de retención funcional para bloquear esta onda, el choque golpea la bomba directamente. La falla de la válvula de $150 de ese cliente les costó $15.000 en bombas y más de $50.000 en tiempo de inactividad. Por eso insisto en que mis clientes EPC verifiquen las especificaciones de estas válvulas. No es solo un conector; es un escudo para su equipo de capital.

¿Por qué la retención de líquidos y el aislamiento del acumulador son cruciales para la seguridad?

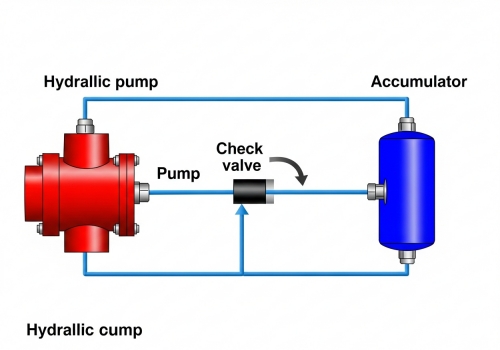

Cuando apaga su maquinaria, asume que es segura y estable. Sin embargo, la gravedad y la presión atrapada pueden crear situaciones peligrosas si el fluido no se maneja correctamente. Las válvulas de retención evitan que el aceite salga de las líneas de regreso al depósito, lo que impide que el aire ingrese al sistema. Además, aíslan los acumuladores hidráulicos, asegurando que la energía almacenada no fuerce a la bomba a girar en reversa.

En muchos diseños industriales y de construcción, la bomba está ubicada físicamente por debajo del nivel de las válvulas, cilindros y motores del sistema. Cuando el motor eléctrico se detiene, la gravedad quiere tirar el aceite de nuevo en el depósito. Si la válvula de retención hidráulica falla o tiene fugas, las líneas se vacían. Esto crea un vacío que extrae el aire a través de juntas tóricas y sellos. Cuando se reinicia el sistema, ese aire causaCavitación. Esto suena como un ruido de grava en sus tuberías y destruye las superficies metálicas rápidamente, lo que lleva a reparaciones costosas. Además, debemos considerar sistemas con acumuladores. Estos dispositivos almacenan fluido presurizado para ayudar a suavizar las pulsaciones. Si el sistema se apaga, esa energía almacenada intentará escapar a través del camino de menor resistencia. Sin una válvula de retención, el fluido fluye hacia atrás a través de la bomba, convirtiéndolo en un motor. Esta rotación inversa puede destruir el eje de la bomba y los sellos en segundos. Una vez ayudé a una fábrica de papel donde una bomba de respaldo seguía soplando sellos. Descubrimos que la válvula de retención en la línea de drenaje estaba atascada cerrada, pero en otros casos, una válvula atascada abierta permite esta peligrosa rotación inversa. Asegurarse de tener un proveedor confiable como la válvula de flujo significa que obtiene válvulas que se prueban para mantener este sello apretado, lo que garantiza la seguridad de su personal y equipo.

Conclusión

El humildeVálvula de retenciónEs el guardián de su sistema hidráulico, evitando el flujo inverso, bloqueando los picos de presión y manteniendo el primer. Invertir en válvulas de alta calidad evita pérdidas financieras masivas y garantiza la seguridad operativa.
